工控人家園 綜合討論 威綸通觸摸屏能設置做出像pid那樣的曲線圖嘛？

小飛哥

級別: 探索解密

精華主題: 0
發帖數量: 23 個
工控威望: 121 點
下載積分: 644 分
在線時間: 97(小時)
注冊時間: 2016-04-07
最后登錄: 2021-09-07
查看小飛哥的主題 / 回貼

樓主發表于: 2016-09-12 13:52

只看樓主 | 小中大

現在想在屏上做一個pid曲線圖，一條基準線（設定值），一條實時的數據曲線，請問應該用什么元件進行。剛用“趨勢圖”功能設置，無法做到兩條取自不同參數的線在同一個圖里。。。請問各位有什么辦法嗎？

xyzenter

活在當下，順其自然

級別: 略有小成

精華主題: 0
發帖數量: 135 個
工控威望: 266 點
下載積分: 2080 分
在線時間: 108(小時)
注冊時間: 2014-04-09
最后登錄: 2021-04-13
查看xyzenter的主題 / 回貼

1樓發表于: 2016-09-12 15:02

只看該作者 | 小中大

用采樣圖啊，一個圖8條曲線都行。

xyzenter

活在當下，順其自然

級別: 略有小成

精華主題: 0
發帖數量: 135 個
工控威望: 266 點
下載積分: 2080 分
在線時間: 108(小時)
注冊時間: 2014-04-09
最后登錄: 2021-04-13
查看xyzenter的主題 / 回貼

2樓發表于: 2016-09-12 15:12

只看該作者 | 小中大

先建立采樣資料，然后建立趨勢圖的時候，選數據來源就選你建立的采樣資料，別說兩條曲線，8條曲線都能顯示出來。

小飛哥

級別: 探索解密

精華主題: 0
發帖數量: 23 個
工控威望: 121 點
下載積分: 644 分
在線時間: 97(小時)
注冊時間: 2016-04-07
最后登錄: 2021-09-07
查看小飛哥的主題 / 回貼

3樓發表于: 2016-09-12 16:29

只看該作者 | 小中大

引用
引用第2樓xyzenter于2016-09-12 15:12發表的 :
先建立采樣資料，然后建立趨勢圖的時候，選數據來源就選你建立的采樣資料，別說兩條曲線，8條曲線都能顯示出來。

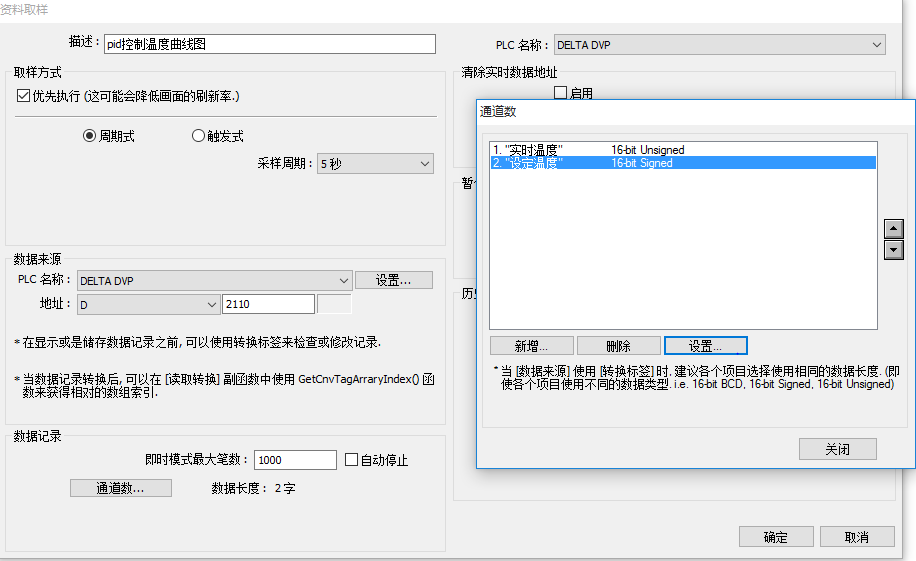

現在遇到這樣的情況，

，加入說我要監測D2110和D25的數據，現在一個曲線圖里的數據來源只有一個，通道可以有多個。。。請問是不是我漏了什么功能啊，該如何實現？

yerong

級別: 工控俠客

精華主題: 1 篇
發帖數量: 1936 個
工控威望: 2089 點
下載積分: 11133 分
在線時間: 839(小時)
注冊時間: 2007-08-28
最后登錄: 2025-05-24
查看yerong的主題 / 回貼

4樓發表于: 2016-09-13 09:46

只看該作者 | 小中大

程序里把 D2110 D25 傳到相鄰位置還不簡單？？
