PLC與觸摸屏的無線通訊方法大同小異,以威綸通觸摸屏與歐姆龍PLC之間實現無線通訊方法為例說明一下:
主站設備:威綸通觸摸屏
從站設備:歐姆龍系列PLC *3臺
通訊設備:DTD435M-V96 * 4塊
通訊協議:Host-Link協議
主從關系:1主3從
通訊接口:Rs485接口
傳輸距離:20KM以內皆可
第一步:歐姆龍 CP1E 與無線終端 DTD435M 接線
第二步:觸摸屏與無線終端 DTD435M 接線
第三步:給無線通訊終端接入天線
第四步:全部接線結束后,分別給觸摸屏與無線通訊終端供電

威綸通觸摸屏作為主站,歐姆龍CP1E作為從站,并采用日系PLC專用無線通訊終端DTD435MC-V96,作為實現無線通訊的硬件設備。只需簡單接線,無需二次開發即可完成無線通訊。
組態王和PLC之間可以有很多種通訊方式,比如:PROFIBUS、MPI、以太網、DDE、OPC、MODBUS、自由口等,主要還是要看你的PLC選型,以及組網方式。
現在最常見,也最常用的大概要數RS485,MODBUS協議下的無線通訊方式了。我們假定是組態王與西門子S7-200 Smart 之間進行MODBUS 通信。這時組態王就可作為Modbus主站,西門子S7-200 Smart就是從站,有幾個PLC需要通訊就建立幾個從站。接下來,我們借助PLC無線通訊終端DTD434MC 組建主從站之間的無線MODBUS 網絡,無需更改網絡參數直接替換有線連接。

組態王作為主站,西門子S7-200 Smart作為從站,并采用歐美系PLC專用無線通訊終端DTD434MC,作為實現無線通訊的硬件設備。只需簡單接線,無需二次開發即可完成無線通訊。
微信公眾號:DTD110HF
PLC無線通訊方案
598301106
plc遠程下載手機監控plcV:18826437096
級別: 略有小成
精華主題: 0
發帖數量: 273 個
工控威望: 413 點
下載積分: 1449 分
在線時間: 60(小時)
注冊時間: 2017-02-07
最后登錄: 2025-05-20
查看598301106的 主題 / 回貼
1樓  發表于: 2022-09-05 10:02

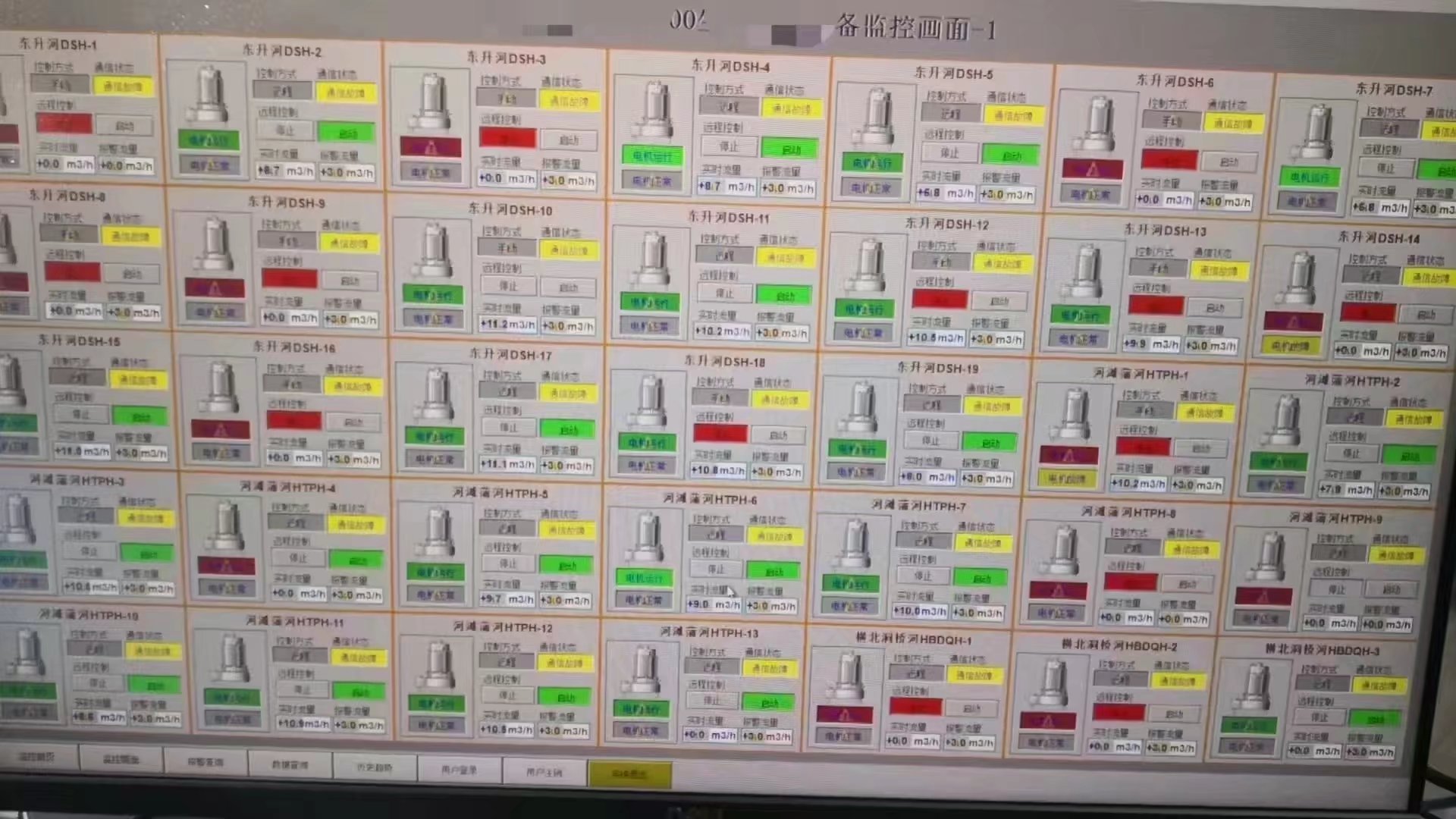

169個泵站點,使用我們巨控GRM230無線模塊從遠端抓PLC的數據傳到30公里外的中控室組態王上位機軟件。組態軟件數據穩定運行快4年的工程。(環保行業的河道取水檢測項目)




plc觸摸屏遠程下載,遠程監控
手機APP監控plc
電話18826437096
