stream
級別: 略有小成
精華主題: 0
發帖數量: 164 個
工控威望: 255 點
下載積分: 1039 分
在線時間: 35(小時)
注冊時間: 2007-09-13
最后登錄: 2025-05-23
查看stream的 主題 / 回貼
樓主  發表于: 2009-08-11 15:21
由于是新學,在書上碰到一道題,說用接在X0---X11輸入端的確良10個鍵輸入十進制數數0----9,將它們用二進制數據的形式存放在
Y0----Y3中,用觸點和線圈指令設計編碼電路

以上的這道題,我使終不明白什么意思,既然是十個數,應該怎么樣存入在Y0---Y3中那,謝謝壇友們說的詳細些
shuangyu
工控行業呆的越久越迷茫.......懂得多?少?......
級別: 家園?
精華主題: 0
發帖數量: 344 個
工控威望: 891 點
下載積分: 1083 分
在線時間: 115(小時)
注冊時間: 2009-08-04
最后登錄: 2024-07-12
查看shuangyu的 主題 / 回貼
1樓  發表于: 2009-08-11 15:47

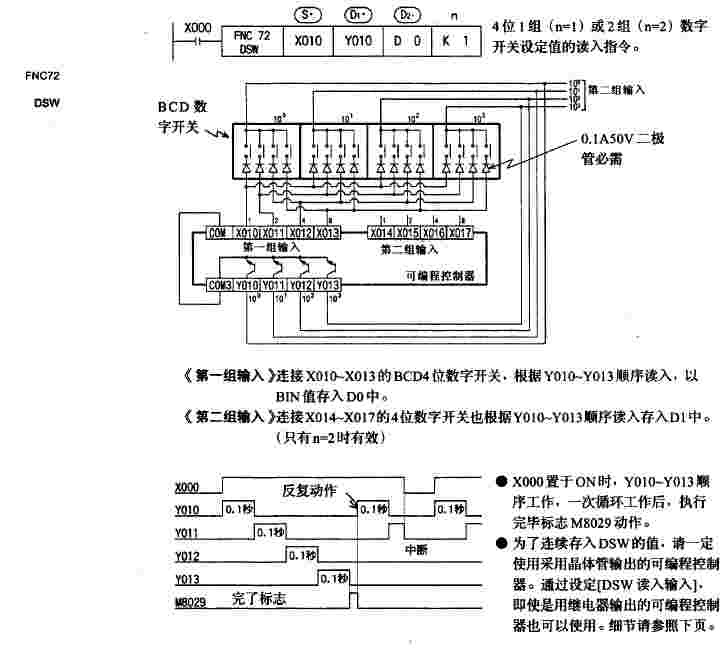

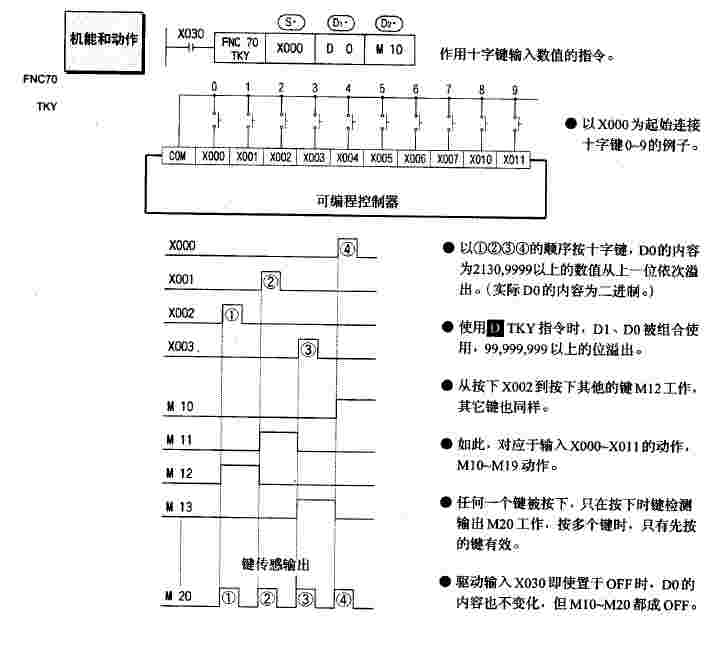

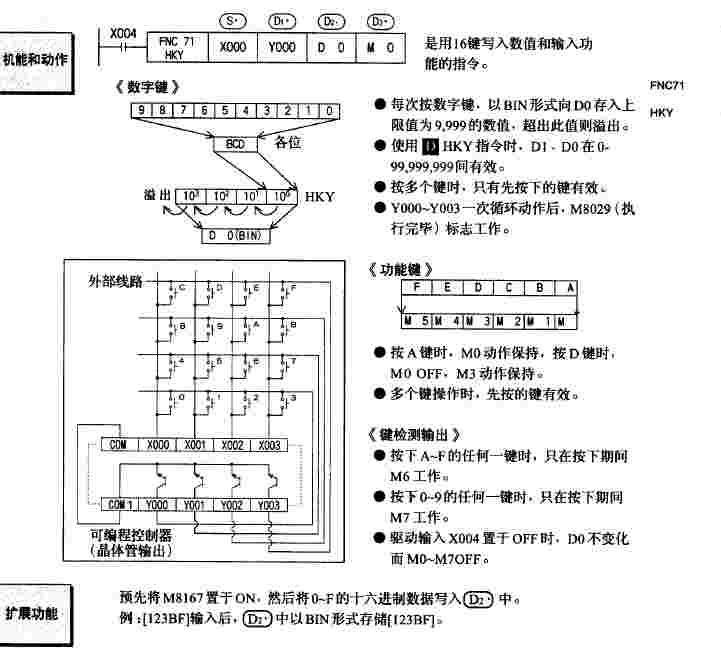

圖片:
圖片:
圖片:
能說清楚點嗎?到底是哪一個指令?
plcbb
落花人獨立,微雨燕雙飛。
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 168 點
下載積分: 654 分
在線時間: 44(小時)
注冊時間: 2009-07-24
最后登錄: 2014-01-22
查看plcbb的 主題 / 回貼
2樓  發表于: 2009-08-11 17:24
引用
引用樓主stream于2009-08-11 15:21發表的 書上的一道題 :
由于是新學,在書上碰到一道題,說用接在X0---X11輸入端的確良10個鍵輸入十進制數數0----9,將它們用二進制數據的形式存放在
Y0----Y3中,用觸點和線圈指令設計編碼電路

以上的這道題,我使終不明白什么意思,既然是十個數,應該怎么樣存入在Y0---Y3中那,謝謝壇友們說的詳細些


一個編碼功能,一個輸入點代表一個數字,X0=0,X1=1,……,X10=8,X11=9,把這個數字用二進制表示,為0000~1001,用Y0~Y3輸出

ld m8000
mov k2x0 k2m0

ld x10
out m8

ld x11
out m9

ld m8000
enco m0 d0 k4
mov d0 k1y0
本帖最近評分記錄:
  • 下載積分:+5(sjm213) 優秀文章,加分獎勵
  • 仰知天文,俯察地理,中曉人和。明陰陽,懂八卦,曉奇門,知遁甲。運籌帷幄之中,決勝千里之外。抱膝委坐,自比管仲、樂毅之賢,笑傲風月,未出茅廬便知三分天下。
    stream
    級別: 略有小成
    精華主題: 0
    發帖數量: 164 個
    工控威望: 255 點
    下載積分: 1039 分
    在線時間: 35(小時)
    注冊時間: 2007-09-13
    最后登錄: 2025-05-23
    查看stream的 主題 / 回貼
    3樓  發表于: 2009-08-12 07:39
    謝謝樓主的兩位朋友,謝謝你們的熱心幫助!

    希望幫忙看下:
    ld x10
    or x11
    adi x0
    out y0

    ld x4
    or x5
    or x6
    or x7
    adi xo
    out y1

    ldx2
    or x5
    or x6
    or x7
    adi x0
    out y2

    ld x1
    or x3
    or x5
    or x7
    or x11
    adi x0
    out y3

    他們 有的告訴我上面的這個答案,我還是看得不太明白,十個數字,那我應該把哪幾個放在Y0中或者其它中那?
    stream
    級別: 略有小成
    精華主題: 0
    發帖數量: 164 個
    工控威望: 255 點
    下載積分: 1039 分
    在線時間: 35(小時)
    注冊時間: 2007-09-13
    最后登錄: 2025-05-23
    查看stream的 主題 / 回貼
    4樓  發表于: 2009-08-12 07:43
    忘記說明一點了,是三菱FX2N系列
    shuangyu
    工控行業呆的越久越迷茫.......懂得多?少?......
    級別: 家園常客
    精華主題: 0
    發帖數量: 344 個
    工控威望: 891 點
    下載積分: 1083 分
    在線時間: 115(小時)
    注冊時間: 2009-08-04
    最后登錄: 2024-07-12
    查看shuangyu的 主題 / 回貼
    5樓  發表于: 2009-08-12 09:29
    摟主是否打錯了 有ADI指令嗎?
    shuangyu
    工控行業呆的越久越迷茫.......懂得多?少?......
    級別: 家園?
    精華主題: 0
    發帖數量: 344 個
    工控威望: 891 點
    下載積分: 1083 分
    在線時間: 115(小時)
    注冊時間: 2009-08-04
    最后登錄: 2024-07-12
    查看shuangyu的 主題 / 回貼
    6樓  發表于: 2009-08-12 09:41
    Y0 Y1 Y2 Y3 看成是 1 2 4 8
    當按下X0 沒有輸出所以 認為是0
    程序好像有問題。。。。重新給你編個簡單的
    shuangyu
    工控行業呆的越久越迷茫.......懂得多?少?......
    級別: 家園?
    精華主題: 0
    發帖數量: 344 個
    工控威望: 891 點
    下載積分: 1083 分
    在線時間: 115(小時)
    注冊時間: 2009-08-04
    最后登錄: 2024-07-12
    查看shuangyu的 主題 / 回貼
    7樓  發表于: 2009-08-12 09:50

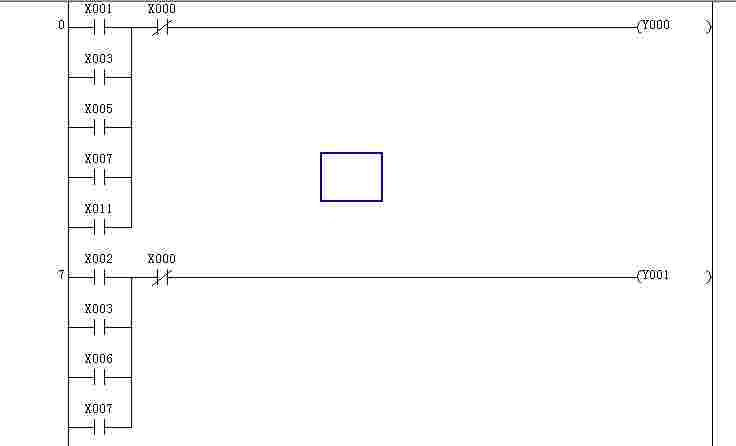

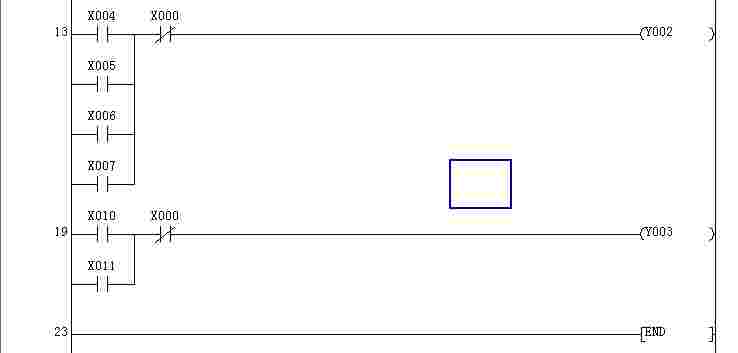

    圖片:
    圖片:
    X0  到  X10  分別對應數字是  0-9     Y0  為1   Y1  為2   Y3  為 4   Y4  為8  看成數碼管的  8421 譯碼
    本帖最近評分記錄:
  • 下載積分:+5(sjm213) 熱心助人,加分表揚
    yusanlong045
    天涯路 孤客行 問誰與共?
    級別: 略有小成
    精華主題: 0
    發帖數量: 235 個
    工控威望: 226 點
    下載積分: 791 分
    在線時間: 44(小時)
    注冊時間: 2009-07-04
    最后登錄: 2017-01-25
    查看yusanlong045的 主題 / 回貼
    8樓  發表于: 2009-08-13 10:20
    就是把0-9用四位二進制代碼有y0-y3表示出來!用線圈和指令麻煩一點!用傳送指令就簡單多了!
