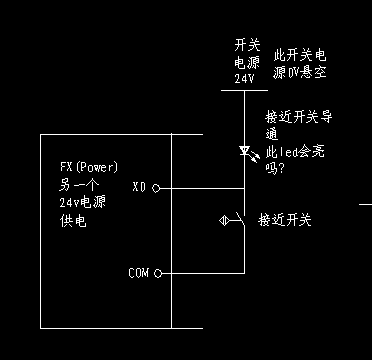

樓主  發表于: 2012-08-08 22:17
圖片：
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5297 個
工控威望: 7523 點
下載積分: 162000 分
在線時間: 3243(小時)
注冊時間: 2007-11-21
最后登錄: 2025-09-07
查看sjm213的 主題 / 回貼
1樓  發表于: 2012-08-08 23:45

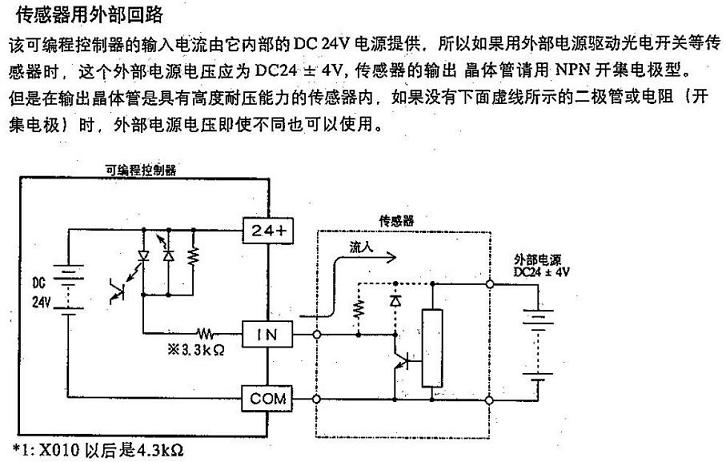

根據內部電路推測：
invinliang
級別: 探索解密
精華主題: 0
發帖數量: 24 個
工控威望: 128 點
下載積分: 593 分
在線時間: 34(小時)
注冊時間: 2010-11-07
最后登錄: 2021-06-04
查看invinliang的 主題 / 回貼
2樓  發表于: 2012-08-09 08:27
老大，可是外部電源的0v沒有接啊，只有24v接了 led也會亮嗎？？？
plc是直流電源的，另一個直流電源供給的。。。
jetfondy
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的 主題 / 回貼
3樓  發表于: 2012-08-09 09:10
貌似像樓主那樣接是不行滴。外部電源和PLC供電電源屬于兩個不同的電源系統。每個電源系統的負載要有電流流過，就必須在這個系統內形成回路。樓主那樣的接法LED回路的電流不能在外部電源構成電流回路，所以，LED不會亮。
agoodlyman
級別: 探索解密
精華主題: 0
發帖數量: 45 個
工控威望: 145 點
下載積分: 2204 分
在線時間: 15(小時)
注冊時間: 2010-12-21
最后登錄: 2013-12-10
查看agoodlyman的 主題 / 回貼
4樓  發表于: 2012-08-09 09:58
本帖最近評分記錄：
  • 工控威望:-5(guochunyi) 灌水！
    meipingboy
    級別: 家園常客
    精華主題: 0
    發帖數量: 529 個
    工控威望: 736 點
    下載積分: 9650 分
    在線時間: 613(小時)
    注冊時間: 2009-09-13
    最后登錄: 2025-09-03
    查看meipingboy的 主題 / 回貼
    5樓  發表于: 2012-08-09 10:08
    引用
    引用第3樓jetfondy于2012-08-09 09:10發表的  :
    貌似像樓主那樣接是不行滴。外部電源和PLC供電電源屬于兩個不同的電源系統。每個電源系統的負載要有電流流過，就必須在這個系統內形成回路。樓主那樣的接法LED回路的電流不能在外部電源構成電流回路，所以，LED不會亮。

    確實如此。
    其實樓主自己實際操作一下，不就清楚了？
    在COM上接外部電源的地，但LED回路里要串接限流電阻，有可能會亮。
    活到老學到老：還有 8  分沒學到
    invinliang
    級別: 探索解密
    精華主題: 0
    發帖數量: 24 個
    工控威望: 128 點
    下載積分: 593 分
    在線時間: 34(小時)
    注冊時間: 2010-11-07
    最后登錄: 2021-06-04
    查看invinliang的 主題 / 回貼
    6樓  發表于: 2012-08-09 12:00
    - -!我一個朋友跟我說，，，他這樣接，會亮了，，，我搞蒙了，怎么形成回路啊，，，
