采用485通信，單臺儀表，參照SDA--RDA--A+  SDB--RDB--B+的接線方式，G.OUTPUT儀表的一組數據是H81 H04 H41 H44.G.INPUT 讀回的數據也是H81 H04 H41 H44，看不懂請哪位高手指點。

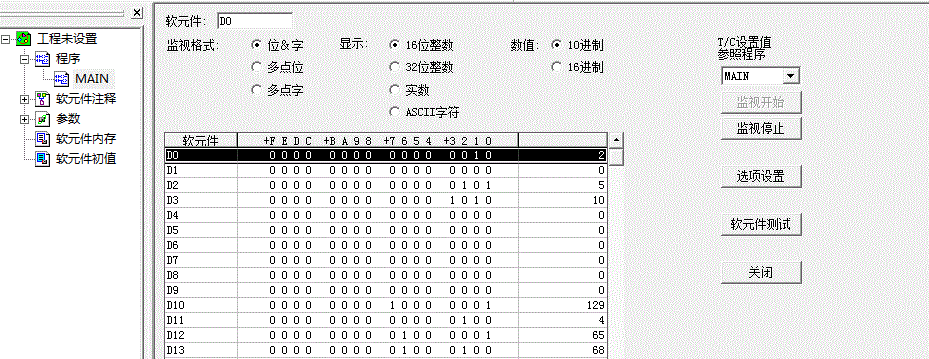

D寄存器監控到數據跟我發出的一樣

沒人關注呢

樓主能說的詳細點嗎?請各位高人也指點下!

發出的數據，和接收到的數據一樣的話，說明儀表在總線上，一切正常。。。。這種數據一般是測試用的，測試從站有沒有回應。不同的設備測試數據是不一樣的，看通訊手冊

我的接線方式不知是否正確，請高手幫幫忙看一下

模塊上的SDA和RDA短接、SDB和RDB短接，因此在發送數據的同時會接收到同樣的回傳數據，因此就必須在梯形圖編程的時候必須使用一個判斷，才能夠知道是自己所需要接受的數據還是回傳數據.
一般接受時會清空，是這樣嗎？
數據接收：是定長還是結束碼？

我發送的數據是4個字；H81 H4 H41 H44，儀表返回的標準數據應是H81 H6 H89 H數據1 H數據2 H校驗嗎，我怎樣用程序來區分呢？

用 RS422 / RS485 轉換器即可

需要轉換器的

謝謝各位，通過兩天努力我放棄了QD71C24N通信，為了感謝各位我把解決方案發給大家共享，現在我采用的是威倫屏的宏指令讀取數據，讀回的數據寫入PLC的D寄存器即可。
macro_command main()
short  return_value
short date[9]
char comand[4] ,count[22]
comand[0] = 0x81
comand[1] = 0x04
comand[2] = 0x41
comand[3] = 0x44
OUTPORT(comand[0], "Free Protocol", 4)
INPORT(count[0], "Free Protocol",6, return_value)
SetData(count[0], "Local HMI", LW, 0, 1)
SetData(count[1], "Local HMI", LW, 1, 1)
SetData(count[2], "Local HMI", LW, 2, 1)
SetData(count[3], "Local HMI", LW, 3, 1)
SetData(count[4], "Local HMI", LW, 4, 1)
SetData(count[5], "Local HMI", LW, 5, 1)
SetData(count[6], "Local HMI", LW, 6, 1)
SetData(count[0], "MITSUBISHI Q02/02H", D, 0, 6)
end macro_command

這個模塊兩個字：“難搞”！！！！！！！！！！！
