4樓，從圖紙上看STRG6551的4腳電源塊的供電腳，由R1,R10向4腳供給啟動電壓，電源啟動后由D3供給4腳電源。

C8端電壓低四個原因：
1）STRG6651未啟動（故障）
2）R1/R10電阻值變大或者開路。
3）反饋支路負載短路。
4）整流回路故障

可能二極管壞了

真是厲害
啊

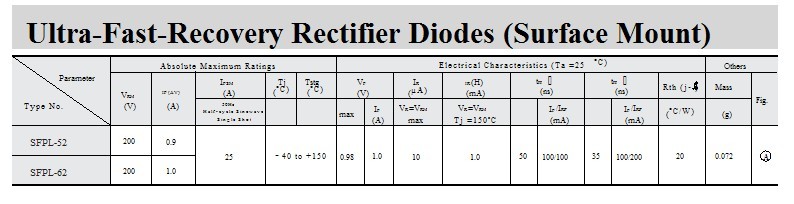

SFPL-62 是快速恢復二極管

R1和R2 是開關電源啟動電阻
在電源接通時，厚膜IC（STRG6551） 4腳電源由R1和R2提供，當開關電源工作正常時，IC的電源由T1左邊的R8右繞組提供，電源經R8再由SFPL-62高速整流管整流后，再經C8和C12（主要是濾除高頻）濾波后，提供IC 的4腳。
由于開關電源本身有穩(wěn)壓功能，所以SFPL-62后面就不用穩(wěn)壓了。
