樓主  發表于: 2011-11-29 19:52
電流信號怎么轉電壓信號？
電壓信號怎么轉電流信號？
jhwuliangjin
級別: 略有小成
精華主題: 0
發帖數量: 180 個
工控威望: 245 點
下載積分: 7625 分
在線時間: 259(小時)
注冊時間: 2009-11-09
最后登錄: 2025-06-26
查看jhwuliangjin的 主題 / 回貼
1樓  發表于: 2011-11-29 19:55
互感器。。。
xubin1985
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xubin1985的 主題 / 回貼
2樓  發表于: 2011-11-29 19:59
不是可以加個電阻的么  就是不知道電阻的接法
xubin1985
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xubin1985的 主題 / 回貼
3樓  發表于: 2011-11-29 20:00
串啊 還是并啊
liuhanqi
活著就要做貢獻！
級別: 工控俠客
精華主題: 0
發帖數量: 1226 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的 主題 / 回貼
4樓  發表于: 2011-11-29 20:20
有點難。
學無止境，永遠是學生。
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1064 個
工控威望: 4907 點
下載積分: 7366 分
在線時間: 2575(小時)
注冊時間: 2010-06-24
最后登錄: 2025-09-03
查看znz43的 主題 / 回貼
5樓  發表于: 2011-11-29 20:47
對4-20ma的電流訊號，可接到輸入1-5V的電壓輸入端，只要在輸入端并一個250歐的電阻，就能把電流訊號轉化成電壓訊號。
電壓訊號轉電流訊號就比較麻煩，一般要經過變換器轉換。
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
樊晴信
級別: 略有小成
精華主題: 0
發帖數量: 243 個
工控威望: 350 點
下載積分: 1252 分
在線時間: 85(小時)
注冊時間: 2010-02-16
最后登錄: 2021-09-28
查看樊晴信的 主題 / 回貼
6樓  發表于: 2011-11-29 21:31
學習了
redrock99
級別: 家園常客
精華主題: 0
發帖數量: 319 個
工控威望: 554 點
下載積分: 3735 分
在線時間: 174(小時)
注冊時間: 2009-02-04
最后登錄: 2025-06-28
查看redrock99的 主題 / 回貼
7樓  發表于: 2011-11-29 22:22

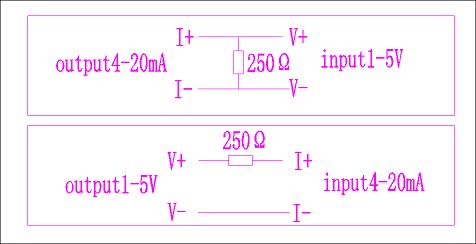

圖片：
如果給定的是個4-20毫安電流信號，而需要的是1-5V電壓信號，那么在1-5V的信號端子上并個250歐的電阻，那么就OK了，因為你需要的電壓信號阻抗很高，信號電流經過這個250歐的電阻構成回路，你的取樣電壓就是這個電阻兩端的電壓。
同樣的，如果給定是1-5V電壓信號，需要4-20毫安信號，那么你把250歐的電阻串到回路里面，就OK了，
樓主留言：
電壓信號輸出會伴隨電流信號嗎

能具體畫個圖嗎   謝謝拉
[ 此帖被redrock99在2011-12-05 22:01重新編輯 ]
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21678 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-08-25
查看回憶依然最美的 主題 / 回貼
8樓  發表于: 2011-11-30 07:58
建議樓主好好學習一下歐姆定律！
lilindong
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的 主題 / 回貼
9樓  發表于: 2011-11-30 08:24
對了 好好學習歐姆定理
lilindong
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的 主題 / 回貼
10樓  發表于: 2011-11-30 08:25
要不要加放大電路
lilindong
級別: 略有小成
精華主題: 0
發帖數量: 184 個
工控威望: 319 點
下載積分: 1086 分
在線時間: 46(小時)
注冊時間: 2008-01-10
最后登錄: 2025-07-02
查看lilindong的 主題 / 回貼
11樓  發表于: 2011-11-30 08:25
有沒有人可以畫一個電路出來
