遙控器2008
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 193 點
下載積分: 3811 分
在線時間: 65(小時)
注冊時間: 2011-07-02
最后登錄: 2018-06-03
查看遙控器2008的 主題 / 回貼
24樓  發表于: 2012-04-30 10:18

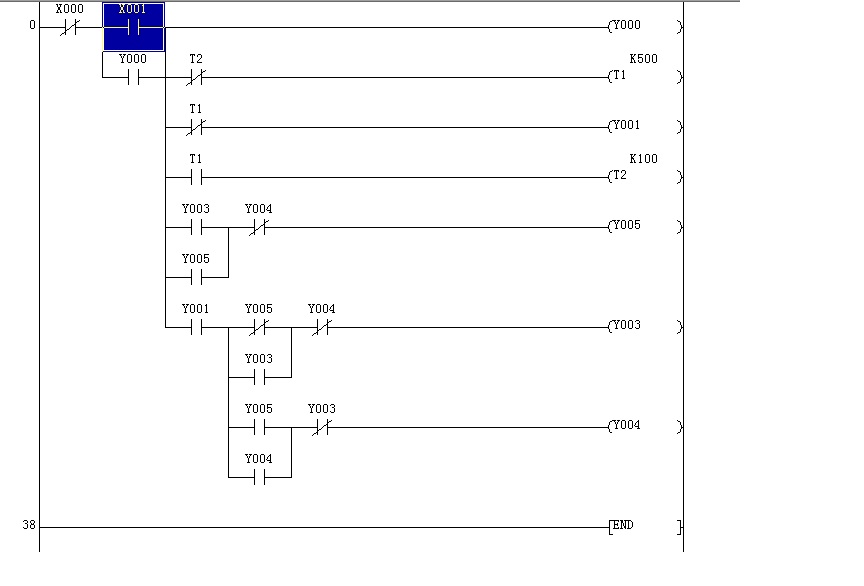

圖片：
第一張望了
fredxia
請多關照！
級別: 略有小成
精華主題: 0
發帖數量: 166 個
工控威望: 288 點
下載積分: 21753 分
在線時間: 97(小時)
注冊時間: 2012-04-05
最后登錄: 2025-06-05
查看fredxia的 主題 / 回貼
25樓  發表于: 2012-04-30 10:19
上課的練習題啊，是簡單，但也得畫一下才行。
請多關照！
a782281242
級別: 略有小成
精華主題: 0
發帖數量: 201 個
工控威望: 327 點
下載積分: 11425 分
在線時間: 77(小時)
注冊時間: 2011-09-16
最后登錄: 2013-03-24
查看a782281242的 主題 / 回貼
26樓  發表于: 2012-04-30 10:40
學習性情
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
27樓  發表于: 2012-04-30 13:44

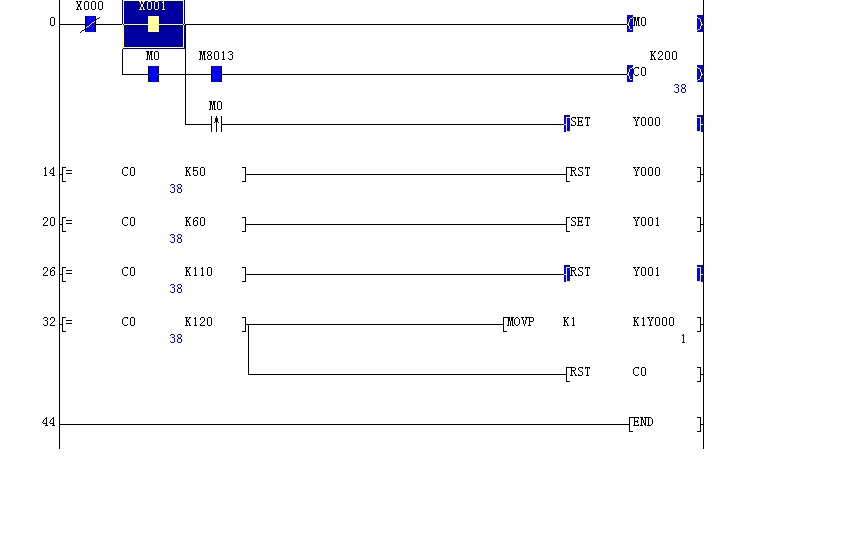

圖片：
。
在電力拖動中T2的常開可省掉一個。
[ 此帖被shi2999在2012-05-01 09:43重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(lu831226) 熱心助人
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    28樓  發表于: 2012-04-30 14:23

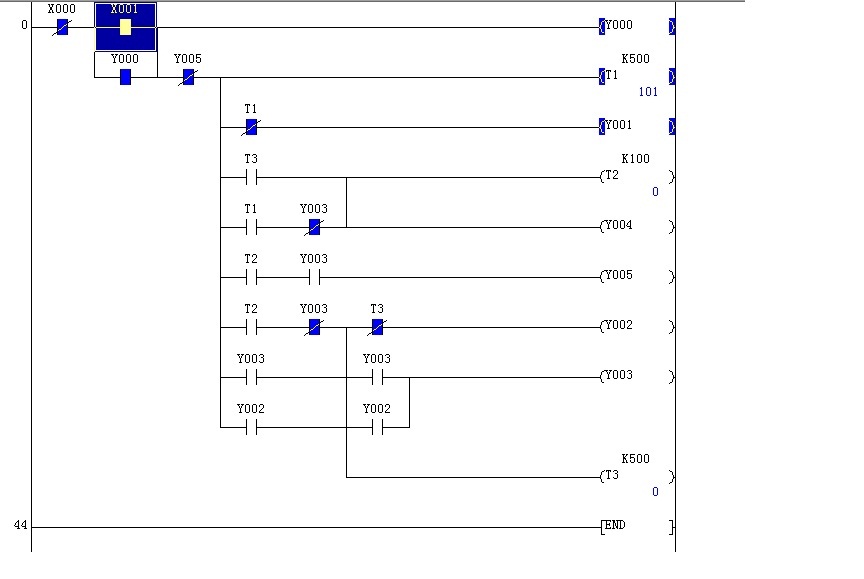

    圖片：
    給多一個圖你參考，和上面的圖無關的。
    [ 此帖被shi2999在2012-04-30 15:04重新編輯 ]
    supermax
    級別: 工控俠客
    精華主題: 0
    發帖數量: 590 個
    工控威望: 2540 點
    下載積分: 3642 分
    在線時間: 375(小時)
    注冊時間: 2011-03-20
    最后登錄: 2021-03-26
    查看supermax的 主題 / 回貼
    29樓  發表于: 2012-04-30 15:25
    老大的作品頂一下先！
    supermax
    級別: 工控俠客
    精華主題: 0
    發帖數量: 590 個
    工控威望: 2540 點
    下載積分: 3642 分
    在線時間: 375(小時)
    注冊時間: 2011-03-20
    最后登錄: 2021-03-26
    查看supermax的 主題 / 回貼
    30樓  發表于: 2012-05-01 09:55
    我也畫了一個，可惜我用手機上網發不上來，希望shi2999老大幫幫忙。
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    31樓  發表于: 2012-05-01 09:59
    引用
    引用第30樓supermax于2012-05-01 09:55發表的  :
    我也畫了一個，可惜我用手機上網發不上來，希望shi2999老大幫幫忙。

    你打個電話給我告訴原理，我在電腦畫好幫你發上來。練練腦筋好！
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    32樓  發表于: 2012-05-01 10:26

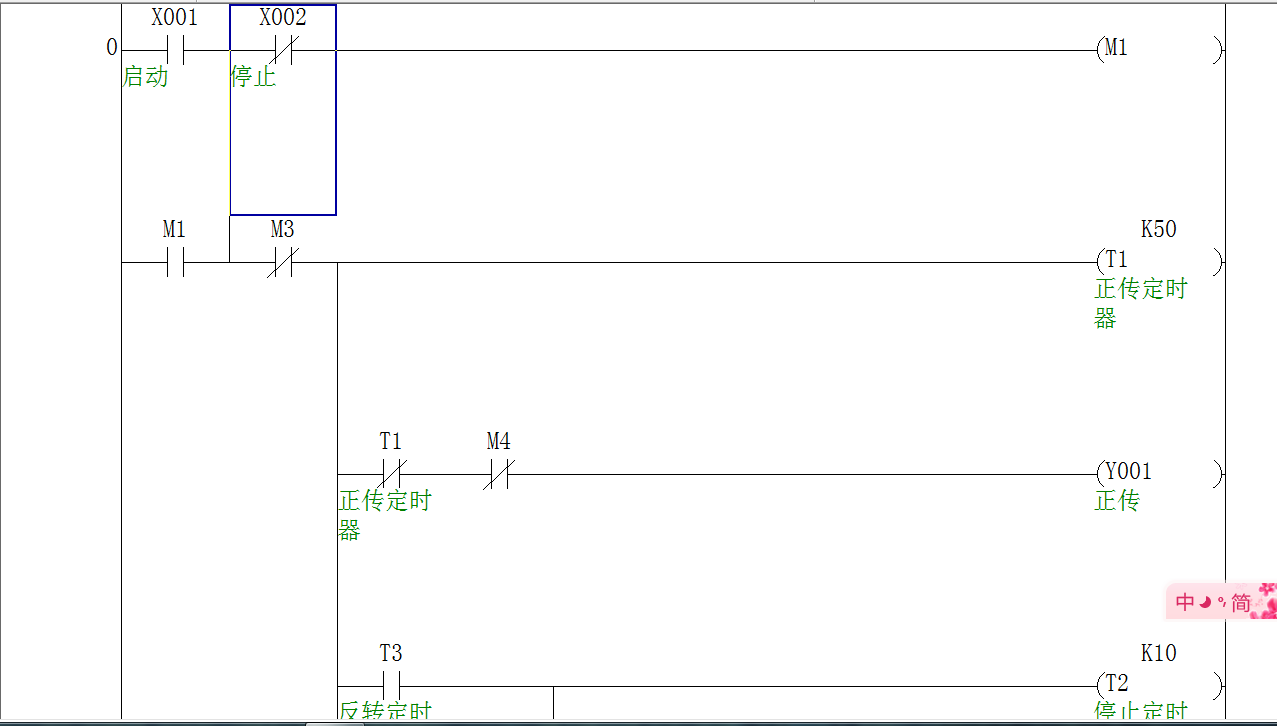

    圖片：
    這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
    Y3和Y4是正反轉。
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    33樓  發表于: 2012-05-01 10:30
    看來supermax的電工基礎功很扎實啊。
    遙控器2008
    級別: 探索解密
    精華主題: 0
    發帖數量: 58 個
    工控威望: 193 點
    下載積分: 3811 分
    在線時間: 65(小時)
    注冊時間: 2011-07-02
    最后登錄: 2018-06-03
    查看遙控器2008的 主題 / 回貼
    34樓  發表于: 2012-05-01 18:59
    supermax畫的圖簡單好用。謝謝壇子里臥虎藏龍
    supermax
    級別: 工控俠客
    精華主題: 0
    發帖數量: 590 個
    工控威望: 2540 點
    下載積分: 3642 分
    在線時間: 375(小時)
    注冊時間: 2011-03-20
    最后登錄: 2021-03-26
    查看supermax的 主題 / 回貼
    35樓  發表于: 2012-05-01 21:18
    大哥不要見笑我啦！沒有你的提示和導引我怎能畫出，在此再多謝shi2999的指導
