樓主  發表于: 2013-03-27 17:26
一個自復位開關控制一盞燈，不用指令只用繼電器怎么接？
開關就是按著就ON，放開就OFF的那種，
開關控制一盞燈，要求按一下燈亮，再按一下燈滅，
想了一晚上也沒想明白，
求解~~


各位大大 能用PLC的梯形圖表示嗎，看不大懂啊~！~！~~
[ 此帖被287422592在2013-03-28 12:56重新編輯 ]
beyondsd921
級別: 探索解密
精華主題: 0
發帖數量: 136 個
工控威望: 182 點
下載積分: 12190 分
在線時間: 39(小時)
注冊時間: 2011-02-24
最后登錄: 2020-11-09
查看beyondsd921的 主題 / 回貼
1樓  發表于: 2013-03-27 17:29
實際上就是兩個繼電器接嘛 就是一個好經典的正反轉電路啦 原理是一樣的！
xukai1130
級別: 略有小成
精華主題: 0
發帖數量: 54 個
工控威望: 265 點
下載積分: 300 分
在線時間: 22(小時)
注冊時間: 2013-02-21
最后登錄: 2025-01-05
查看xukai1130的 主題 / 回貼
2樓  發表于: 2013-03-27 18:04
一個按鈕上有常開和常閉，這兩組都得用上。

以前想過這電路，現在手頭上沒有。再想想吧，只用一個常開點是完成不了的。
5921338
好好學習，天天向上
級別: 網絡英雄
精華主題: 0
發帖數量: 684 個
工控威望: 10600 點
下載積分: 1628 分
在線時間: 370(小時)
注冊時間: 2008-11-27
最后登錄: 2025-07-05
查看5921338的 主題 / 回貼
3樓  發表于: 2013-03-27 20:14
引用
引用第2樓xukai1130于2013-03-27 18:04發表的  :
一個按鈕上有常開和常閉，這兩組都得用上。

以前想過這電路，現在手頭上沒有。再想想吧，只用一個常開點是完成不了的。

誰說一個常開點完成不了的啊，不就是單按鈕啟停嗎，隨便百度一下就有圖了，需要幾個中繼而已。
自學
xukai1130
級別: 略有小成
精華主題: 0
發帖數量: 54 個
工控威望: 265 點
下載積分: 300 分
在線時間: 22(小時)
注冊時間: 2013-02-21
最后登錄: 2025-01-05
查看xukai1130的 主題 / 回貼
4樓  發表于: 2013-03-27 20:20
真正的接線去試了么？

我看到過好多只用一個常開控制的，我也試了。沒有成功。乍看理論過的去。
不是四
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 121 點
下載積分: 1152 分
在線時間: 14(小時)
注冊時間: 2013-03-21
最后登錄: 2022-07-14
查看不是四的 主題 / 回貼
5樓  發表于: 2013-03-28 06:10
只有一個常開觸點，要4個繼電器可以實現
w80859
級別: 家園常客
精華主題: 0
發帖數量: 209 個
工控威望: 521 點
下載積分: 3248 分
在線時間: 1781(小時)
注冊時間: 2007-12-23
最后登錄: 2025-06-30
查看w80859的 主題 / 回貼
6樓  發表于: 2013-03-28 08:23

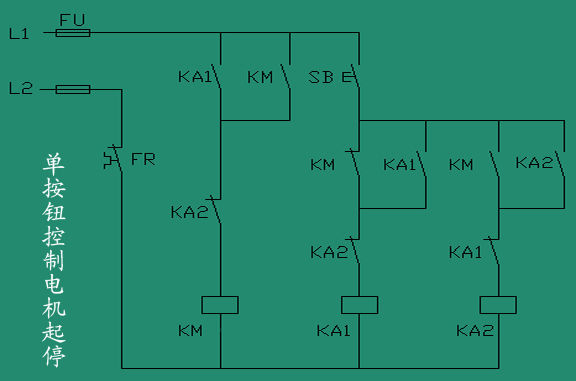

圖片：
這么著。
本帖最近評分記錄：
  • 下載積分:+1(zhangli019)
    luo76
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1562 個
    工控威望: 1626 點
    下載積分: 116863 分
    在線時間: 632(小時)
    注冊時間: 2008-09-06
    最后登錄: 2025-07-02
    查看luo76的 主題 / 回貼
    7樓  發表于: 2013-03-28 09:19
    單按鈕啟停，本網站里有，樓主要多學習喔
    leewai2008
    級別: 略有小成
    精華主題: 0
    發帖數量: 111 個
    工控威望: 237 點
    下載積分: 1472 分
    在線時間: 267(小時)
    注冊時間: 2008-11-10
    最后登錄: 2025-05-29
    查看leewai2008的 主題 / 回貼
    8樓  發表于: 2013-03-28 09:26
    三個繼電器搞定，我試過了
    xujian
    級別: 略有小成
    精華主題: 0
    發帖數量: 271 個
    工控威望: 400 點
    下載積分: 24068 分
    在線時間: 593(小時)
    注冊時間: 2011-03-25
    最后登錄: 2025-04-29
    查看xujian的 主題 / 回貼
    9樓  發表于: 2013-03-28 09:42

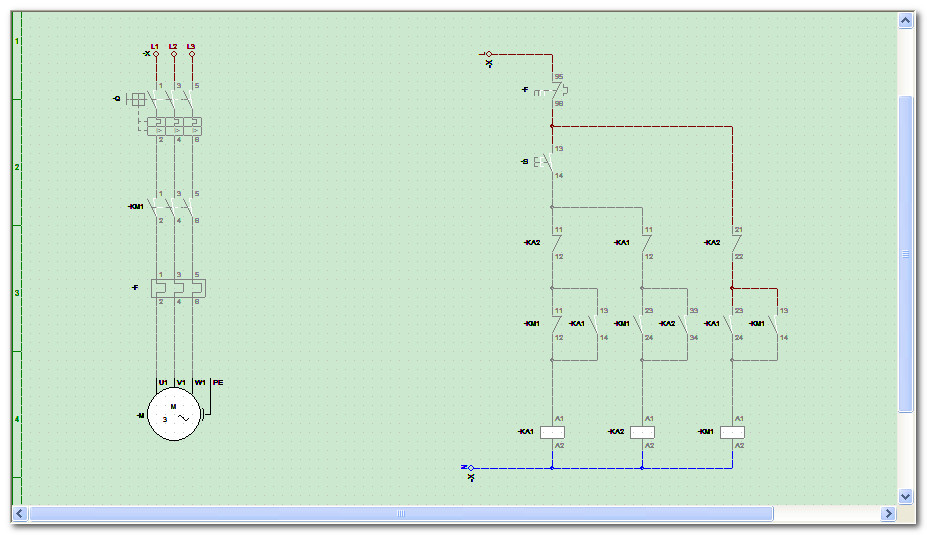

    圖片：
    這個可以
    漏雨草屋
    級別: 探索解密
    精華主題: 0
    發帖數量: 21 個
    工控威望: 150 點
    下載積分: 968 分
    在線時間: 16(小時)
    注冊時間: 2013-02-01
    最后登錄: 2019-01-30
    查看漏雨草屋的 主題 / 回貼
    10樓  發表于: 2013-03-28 10:08
    我做過兩臺泵交替啟動的電路   我想原理跟交替啟泵是一樣的
    陳大圍
    工控新人，還請多多指教
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 878 個
    工控威望: 1161 點
    下載積分: 8915 分
    在線時間: 1855(小時)
    注冊時間: 2011-04-17
    最后登錄: 2025-06-26
    查看陳大圍的 主題 / 回貼
    11樓  發表于: 2013-03-28 10:12
    單按鈕起停，百度下很多原理圖的
    專心學工控技術，請各位幫忙指教
