請問這個梯形圖程序是什么意思啊

為什么第二行和第三行輸出一樣呢？這是什么功能？

看完這個麻煩再看一下24樓，謝謝。
[ 此帖被余香深深在2013-04-24 08:56重新編輯 ]
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
1樓  發表于: 2013-04-21 11:00
你沒看到  第三行有個取反指令么

M4.1通  第二行輸出  M12.2動作
M4.1不通  第三行輸出 M12.2動作

不管你M4.1通不通，M12.2反正都動作

至于這么做的意義要縱觀上下銜接程序區理解！




改啦 改啦  改變觀點啦！�。�

考慮到雙線圈  確實是

M4.1    OFF  輸出M12.2ON
M4.1    ON   輸出m12.2OFF
[ 此帖被月澤在2013-04-22 19:33重新編輯 ]
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
余香深深
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 147 點
下載積分: 3327 分
在線時間: 31(小時)
注冊時間: 2013-04-19
最后登錄: 2013-06-19
查看余香深深的 主題 / 回貼
2樓  發表于: 2013-04-21 11:20
這個......我查了上下文都沒有誒，那個取反會不會有延時啊
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160774 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-27
查看sjm213的 主題 / 回貼
3樓  發表于: 2013-04-21 13:23
根據PLC自上而下、自左而右的掃描原則，第二行的M12.2才是沒用的，它的狀態會被第三行的M12.2執行結果覆蓋掉。
M4.1  ON 時     M12.2 OFF

M4.1  OFF 時     M12.2 ON
余香深深
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 147 點
下載積分: 3327 分
在線時間: 31(小時)
注冊時間: 2013-04-19
最后登錄: 2013-06-19
查看余香深深的 主題 / 回貼
4樓  發表于: 2013-04-22 08:38
咦？那照這個說法不是在M1.4 ON的時候M12.2 先ON 再OFF產生一個脈沖嗎？
我有點暈
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160774 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-27
查看sjm213的 主題 / 回貼
5樓  發表于: 2013-04-22 08:49
理論上是M12.2先ON再OFF
但是因為你這兩條程序緊挨著編寫，中間未用到M12.2的觸點，所以M12.2是在第一個線圈處ON了到第二個線圈馬上OFF
這種脈沖信號無意義
余香深深
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 147 點
下載積分: 3327 分
在線時間: 31(小時)
注冊時間: 2013-04-19
最后登錄: 2013-06-19
查看余香深深的 主題 / 回貼
6樓  發表于: 2013-04-22 08:52
哦，這樣啊，謝謝您
余香深深
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 147 點
下載積分: 3327 分
在線時間: 31(小時)
注冊時間: 2013-04-19
最后登錄: 2013-06-19
查看余香深深的 主題 / 回貼
7樓  發表于: 2013-04-22 08:55

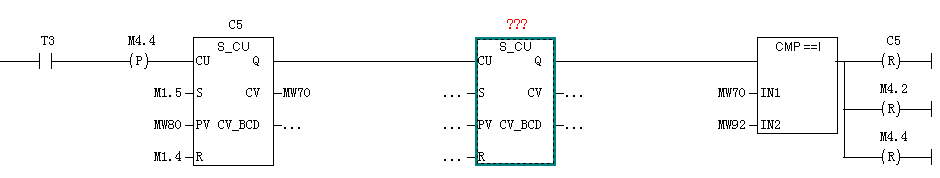

還有一個問題啊
這個是什么意思啊
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160774 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-27
查看sjm213的 主題 / 回貼
8樓  發表于: 2013-04-22 09:00
定時器T3時間到，計數器C5加1，計數值存儲到MW70；
當不斷計數到MW70數值與MW92數據相等時，復位計數器C5以及M4.2和M4.4；
紅色問號處是沒有給定編號的計數器，M4.4不給復位也不會有問題吧，它本身就是邊沿脈沖信號（如果沒有其他地方用到）
余香深深
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 147 點
下載積分: 3327 分
在線時間: 31(小時)
注冊時間: 2013-04-19
最后登錄: 2013-06-19
查看余香深深的 主題 / 回貼
9樓  發表于: 2013-04-22 09:03
沒有給定編號會不會運行到那就不運行了啊？
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5290 個
工控威望: 7516 點
下載積分: 160774 分
在線時間: 3232(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-27
查看sjm213的 主題 / 回貼
10樓  發表于: 2013-04-22 09:04
程序編譯錯誤，根本寫不進PLC中。
余香深深
級別: 探索解密
精華主題: 0
發帖數量: 27 個
工控威望: 147 點
下載積分: 3327 分
在線時間: 31(小時)
注冊時間: 2013-04-19
最后登錄: 2013-06-19
查看余香深深的 主題 / 回貼
11樓  發表于: 2013-04-22 09:08
哦，這樣啊，謝謝
