工控人家園 三菱工控論壇 三菱伺服放大器控制線的接線圖中 RA1、RA2、RA3。。。是什么？？？

chaorenlaodi

技術無界限，思想無限遠！！！

級別: 探索解密

精華主題: 0
發帖數量: 33 個
工控威望: 175 點
下載積分: 4077 分
在線時間: 107(小時)
注冊時間: 2011-10-17
最后登錄: 2013-12-29
查看chaorenlaodi的主題 / 回貼

樓主發表于: 2013-10-31 15:52

只看樓主 | 小中大

圖片：

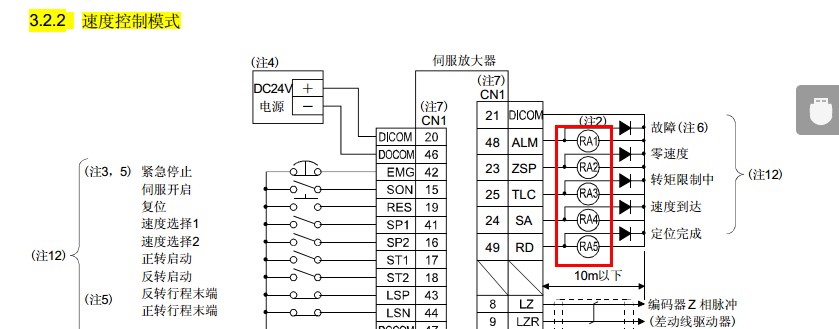

三菱伺服放大器控制線的接線圖中 RA1、RA2、RA3。。。是什么？只是代表二極管的意思嗎？？？

機械電子

cs--ho

David

級別: 探索解密

精華主題: 0
發帖數量: 35 個
工控威望: 155 點
下載積分: 2228 分
在線時間: 34(小時)
注冊時間: 2013-09-26
最后登錄: 2022-05-24
查看cs--ho的主題 / 回貼

1樓發表于: 2013-10-31 18:16

只看該作者 | 小中大

那是外部繼電器線圈的符號.這樣可以確保放大器不會受外部訊號的影響而受損.
一般都是這樣做信號隔離使用.

哦？！那例如上圖中ALM、ZSP、TLC等引腳的焊接是不是放大器內部已經弄好，外部引線需要處理嗎？？？

David

hexdho

機械是載體，電氣是靈魂。

級別: 網絡英雄

精華主題: 0
發帖數量: 670 個
工控威望: 11961 點
下載積分: 11968 分
在線時間: 531(小時)
注冊時間: 2012-11-08
最后登錄: 2025-09-02
查看hexdho的主題 / 回貼

2樓發表于: 2013-11-01 11:42

只看該作者 | 小中大

伺服內部已經接好，外部引線不需處理直接用就可以了。

那對于轉矩控制接線的TC引腳(模擬量轉矩指令)，說明書上接的電位器，是內部電路？還是外部電路？需要怎么控制TC對轉矩輸出的改變呢？？？
