樓主  發表于: 2016-09-18 20:09

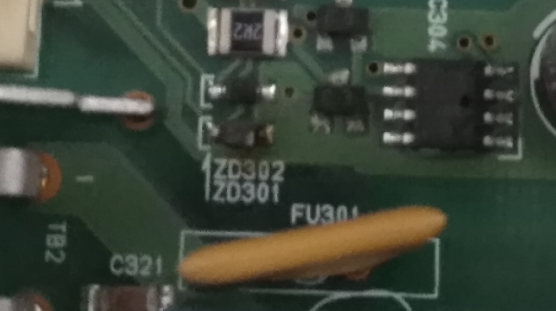

這塊板上有兩個原件炸了，IC可以找到一樣的，可是二極管就不好找了，ZD301 ZD302這兩個二極管上只有163三個數字，這代表什么？初來乍到，多多指教。
zhaode2888
級別: 工控俠客
精華主題: 0
發帖數量: 281 個
工控威望: 3622 點
下載積分: 57416 分
在線時間: 825(小時)
注冊時間: 2009-04-17
最后登錄: 2025-05-22
查看zhaode2888的 主題 / 回貼
1樓  發表于: 2016-09-18 20:14
超快整流二極管SF163
本帖最近評分記錄：
  • 下載積分:+1(jinghe) 熱心助人！
    jinghe
    級別: 探索解密
    精華主題: 0
    發帖數量: 70 個
    工控威望: 180 點
    下載積分: 852 分
    在線時間: 44(小時)
    注冊時間: 2016-09-18
    最后登錄: 2017-09-30
    查看jinghe的 主題 / 回貼
    2樓  發表于: 2016-09-18 20:41
    還有個原件上印字C3是什么？電路板上標明DA301。謝謝樓上大俠。
    buhuichongfu
    級別: 探索解密
    精華主題: 0
    發帖數量: 15 個
    工控威望: 105 點
    下載積分: 4268 分
    在線時間: 23(小時)
    注冊時間: 2016-08-09
    最后登錄: 2021-11-05
    查看buhuichongfu的 主題 / 回貼
    3樓  發表于: 2016-09-18 20:58
    標163的件，看電路可能不是超快恢復整流管：
    1、有一端是接地的，而布線不像是電源的續流電路。
    2、PCB上的標號是"ZD"開頭，一般穩壓管的標號會用"ZD"開頭。而且布線上很像是穩壓管。

    根據以上兩點，我認為是穩壓管的可能性很大。因為圖片不全，無法完全確定。
    如果是穩壓管，電壓參數可以通過觀察它所保護的對象估計出來。
    本帖最近評分記錄：
  • 下載積分:+3(lvpretend) 內行。
    xiakebiao
    工控老人
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1158 個
    工控威望: 8697 點
    下載積分: 96310 分
    在線時間: 845(小時)
    注冊時間: 2008-12-21
    最后登錄: 2023-07-10
    查看xiakebiao的 主題 / 回貼
    4樓  發表于: 2016-09-18 21:11
    疑似是16.3V的穩壓二極管。
    本帖最近評分記錄：
  • 下載積分:+3(最遠是多遠) 好貼好貼！
    lvpretend
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 1266 個
    工控威望: 1436 點
    下載積分: 3703 分
    在線時間: 324(小時)
    注冊時間: 2015-07-20
    最后登錄: 2025-02-25
    查看lvpretend的 主題 / 回貼
    5樓  發表于: 2016-09-18 22:28
    引用
    引用第4樓xiakebiao于2016-09-18 21:11發表的  :
    疑似是16.3V的穩壓二極管。

    16.3V的穩壓管不是太常見。
    jinghuafgy
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看jinghuafgy的 主題 / 回貼
    6樓  發表于: 2016-09-18 23:49
    故障原因找到了，直流高壓串入低壓檢測回路，二極管是作為防止高壓串入低壓檢測回路設的保護，找不到代用的我直接用導線連起來算了
    心情不錯
    級別: 家園常客
    精華主題: 1 篇
    發帖數量: 821 個
    工控威望: 908 點
    下載積分: 7032 分
    在線時間: 1625(小時)
    注冊時間: 2007-07-13
    最后登錄: 2025-05-21
    查看心情不錯的 主題 / 回貼
    7樓  發表于: 2016-09-19 10:49
    二極管 具有單向導電特性  你直接用到線連接 這算啥？
    jinghe
    級別: 探索解密
    精華主題: 0
    發帖數量: 70 個
    工控威望: 180 點
    下載積分: 852 分
    在線時間: 44(小時)
    注冊時間: 2016-09-18
    最后登錄: 2017-09-30
    查看jinghe的 主題 / 回貼
    8樓  發表于: 2016-09-19 11:49
    避免導線一次高壓串入低壓端不就好了，主要是找不到代用的二極管，不知道他的具體參數，不敢亂上。
    buhuichongfu
    級別: 探索解密
    精華主題: 0
    發帖數量: 15 個
    工控威望: 105 點
    下載積分: 4268 分
    在線時間: 23(小時)
    注冊時間: 2016-08-09
    最后登錄: 2021-11-05
    查看buhuichongfu的 主題 / 回貼
    9樓  發表于: 2016-09-20 09:16
    1、如果二極管已經擊穿，拆掉進行下一步。如果有好的，直接下一步；
    2、用示波器測量一下實際工作峰值電壓。然后選一個大于實際峰值電壓20%左右的穩壓管就可以了，不要亂來，否則后悔。
    奮斗人生
    級別: 家園�？�
    精華主題: 0
    發帖數量: 584 個
    工控威望: 740 點
    下載積分: 10839 分
    在線時間: 67(小時)
    注冊時間: 2011-09-05
    最后登錄: 2024-06-06
    查看奮斗人生的 主題 / 回貼
    10樓  發表于: 2016-09-20 21:31
    翻手冊。。。
    tom103870
    級別: 探索解密
    精華主題: 0
    發帖數量: 32 個
    工控威望: 119 點
    下載積分: 7403 分
    在線時間: 32(小時)
    注冊時間: 2016-05-25
    最后登錄: 2021-02-25
    查看tom103870的 主題 / 回貼
    11樓  發表于: 2016-09-25 08:03
    差不多了，應該就是五樓說的，用16.3V的穩壓管就行了
