我用FX3u-485ADP-MB與稱重儀作通信讀取數據，我寫的程序無法讀取，求大神指正。

附件為程序及稱重儀手冊

附件：

320說明書 A5版.pdf (3119 K) 下載次數:55

附件：

測試.zip (177 K) 下載次數:40

wjm111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 155 個
工控威望: 350 點
下載積分: 492 分
在線時間: 279(小時)
注冊時間: 2006-11-05
最后登錄: 2025-09-01
查看wjm111的主題 / 回貼

1樓發表于: 2018-10-26 16:12

只看該作者 | 小中大

PLC運行485ADP的兩個指示燈都沒閃爍

zz680217

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 250 個
工控威望: 343 點
下載積分: 1822 分
在線時間: 539(小時)
注冊時間: 2008-12-03
最后登錄: 2025-09-01
查看zz680217的主題 / 回貼

2樓發表于: 2018-10-26 16:21

只看該作者 | 小中大

從簡單的查起，儀表和PLC之間接線，儀表的通訊設置，PLC通訊模塊的參數設置，等等。

vdadiv

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 72049 分
在線時間: 272(小時)
注冊時間: 2013-03-31
最后登錄: 2025-07-24
查看vdadiv的主題 / 回貼

3樓發表于: 2018-10-26 19:26

只看該作者 | 小中大

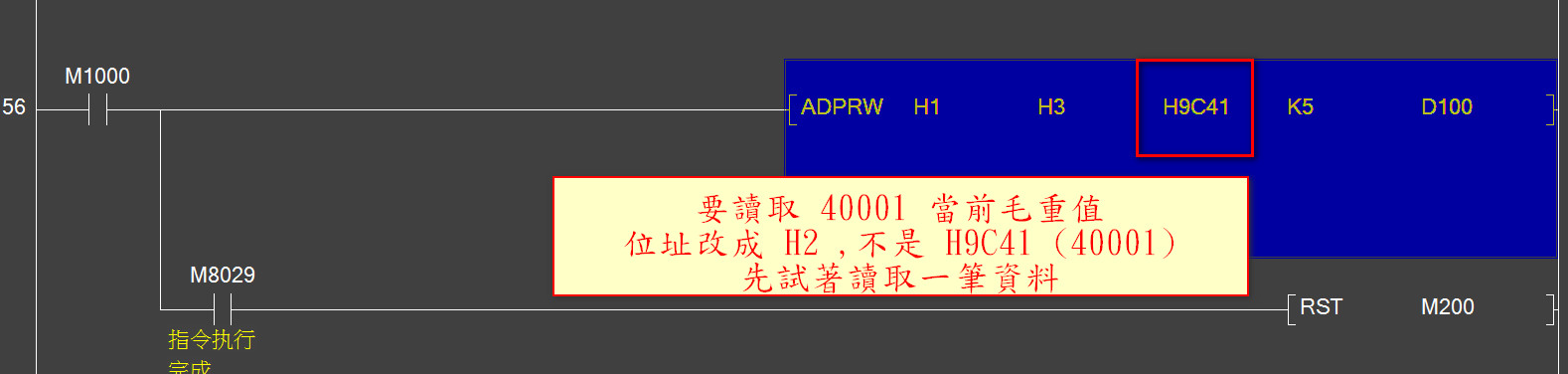

圖片：

位址的算法不對了

rockey

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 327 個
工控威望: 495 點
下載積分: 45912 分
在線時間: 1225(小時)
注冊時間: 2008-11-24
最后登錄: 2025-09-01
查看rockey的主題 / 回貼

4樓發表于: 2018-10-26 20:39

只看該作者 | 小中大

RD和SD閃爍才是通訊正常，三菱Modbus通訊只要設定讀取和寫入地址就行了

wjm111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 155 個
工控威望: 350 點
下載積分: 492 分
在線時間: 279(小時)
注冊時間: 2006-11-05
最后登錄: 2025-09-01
查看wjm111的主題 / 回貼

5樓發表于: 2018-10-26 21:39

只看該作者 | 小中大

謝謝以上各位的幫忙！我還有以下不解：

485模塊RDA與SDA短接后連接到稱重儀的RDA,485模塊RDB與SDB短接后連接到稱重儀的TDB,稱重儀還有個COM接線端是否需要和485模塊SG相連接？
485模塊上終端電阻我選擇了110歐姆，稱重儀端是否需要短接終端電阻？
485模塊電源指示燈正常，什么狀況下才會造成SD,RD指示燈都不閃爍？

vdadiv

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 72049 分
在線時間: 272(小時)
注冊時間: 2013-03-31
最后登錄: 2025-07-24
查看vdadiv的主題 / 回貼

6樓發表于: 2018-10-26 21:46

只看該作者 | 小中大

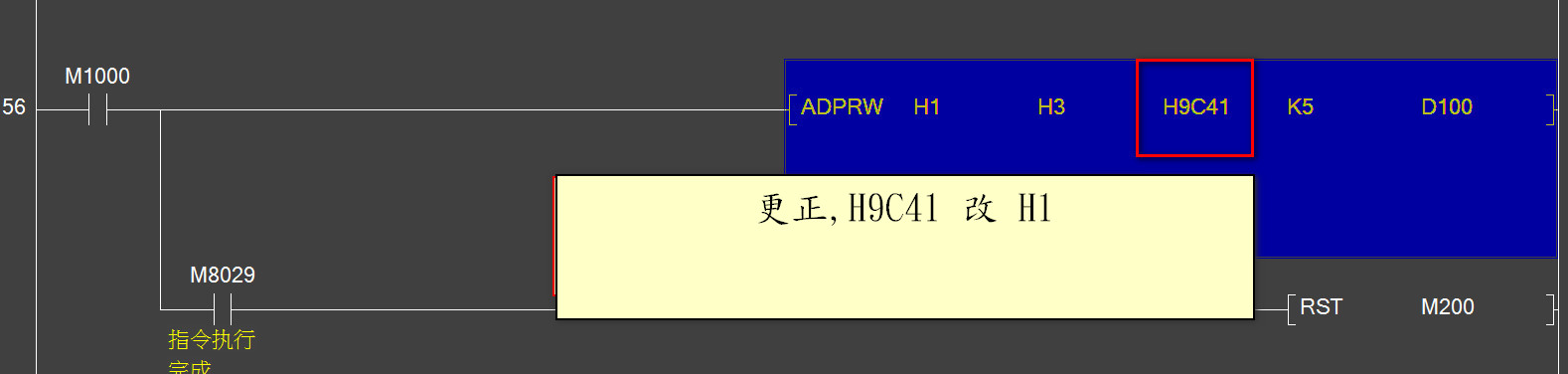

圖片：

更正一下.......

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2025-07-11
查看twingo49的主題 / 回貼

7樓發表于: 2018-10-26 21:56

只看該作者 | 小中大

引用
引用第5樓wjm111于2018-10-26 21:39發表的 :
謝謝以上各位的幫忙！我還有以下不解：

485模塊RDA與SDA短接后連接到稱重儀的RDA,485模塊RDB與SDB短接后連接到稱重儀的TDB,稱重儀還有個COM接線端是否需要和485模塊SG相連接？
485模塊上終端電阻我選擇了110歐姆，稱重儀端是否需要短接終端電阻？
485模塊電源指示燈正常，什么狀況下才會造成SD,RD指示燈都不閃爍？

選擇485時COM為空腳，不需要接，說明書裡有提到，跨接器有沒有插錯?
還有儀表裡的通信參數設定跟程式裡的設定是不是一樣?
讀取位置當前顯示重量直接用K值就可以了，例如要讀取40002，就下ADPRW H1 H3 K1 K5 D100，有些儀表要減1，有些不用就試試ADPRW H1 H3 K2 K5 D100。
以上是我用來讀取溫度表及掃瞄的經驗供你參考。

wjm111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 155 個
工控威望: 350 點
下載積分: 492 分
在線時間: 279(小時)
注冊時間: 2006-11-05
最后登錄: 2025-09-01
查看wjm111的主題 / 回貼

8樓發表于: 2018-10-26 22:02

只看該作者 | 小中大

沒有插錯。

wjm111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 155 個
工控威望: 350 點
下載積分: 492 分
在線時間: 279(小時)
注冊時間: 2006-11-05
最后登錄: 2025-09-01
查看wjm111的主題 / 回貼

9樓發表于: 2018-10-26 22:08

只看該作者 | 小中大

假如我外部接線錯的，PLC程序正確的話，PLC運行時發送指示燈是不是應該會閃爍？

vdadiv

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 226 點
下載積分: 72049 分
在線時間: 272(小時)
注冊時間: 2013-03-31
最后登錄: 2025-07-24
查看vdadiv的主題 / 回貼

10樓發表于: 2018-10-27 11:54

只看該作者 | 小中大

COM-SG 不用接線
一般在網路終端兩頭都須短接終端電阻,終端電阻對發送接收動作,影響不大,
SD:有發送動作,指示燈閃爍,
RD:有接收動作,指示燈閃爍,
程序不正確，PLC無發送動作,指示燈不會閃爍
剛好有東西,試了一下,[ ADPRW H1 H3 H1 H1 D100 ]可以讀到40001這個暫存器的值

本帖最近評分記錄：

下載積分:+5(liukongwen) 熱心助人！

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1354 個
工控威望: 1610 點
下載積分: 68004 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2025-08-29
查看secgo的主題 / 回貼

11樓發表于: 2018-10-27 13:59

只看該作者 | 小中大

還沒玩過485通訊呢
