二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2872 個
工控威望: 4503 點
下載積分: 222697 分
在線時間: 3245(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-19
查看二手工控電器的 主題 / 回貼
樓主  發表于: 2023-01-14 21:18

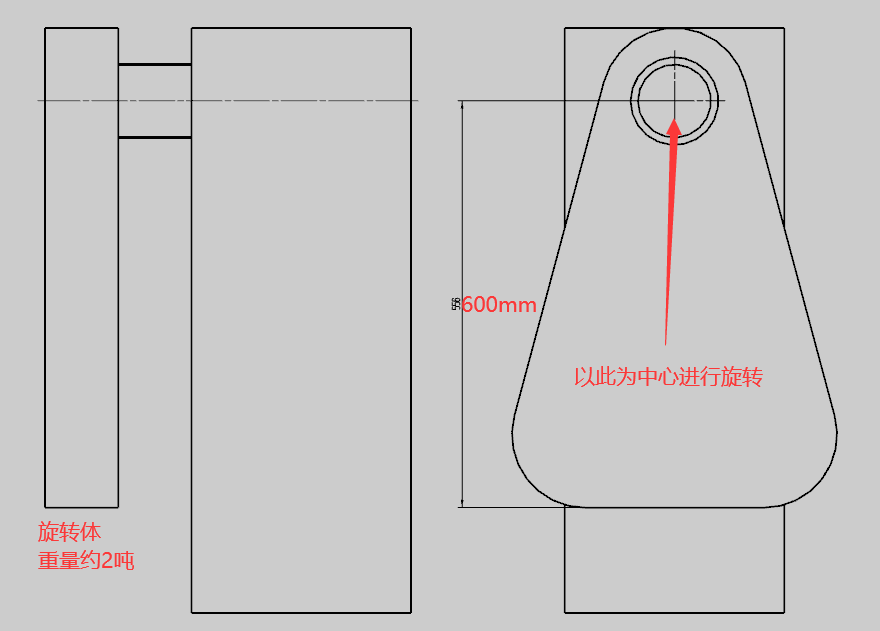

還請指教這個扭力的計算公式,謝謝!
熱烈歡迎光臨工控自動化小店!
銷售二手拆機工控商品,多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
goldage
級別: 工控俠客
精華主題: 0
發帖數量: 1996 個
工控威望: 2161 點
下載積分: 7451 分
在線時間: 546(小時)
注冊時間: 2016-06-19
最后登錄: 2025-07-19
查看goldage的 主題 / 回貼
1樓  發表于: 2023-01-14 22:07
你就按照力臂600算吧
payfsl
級別: 工控俠客
精華主題: 2 篇
發帖數量: 2629 個
工控威望: 2908 點
下載積分: 40109 分
在線時間: 489(小時)
注冊時間: 2010-08-03
最后登錄: 2025-07-19
查看payfsl的 主題 / 回貼
2樓  發表于: 2023-01-15 04:57
可以在電腦找出重心再算
三人行必有我?guī)熝桑瑩衿渖普叨鴱闹?,學而不思則罔,思而不學則殆
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2872 個
工控威望: 4503 點
下載積分: 222697 分
在線時間: 3245(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-19
查看二手工控電器的 主題 / 回貼
3樓  發表于: 2023-01-15 08:22
引用
引用第2樓payfsl于2023-01-15 04:57發表的  :
可以在電腦找出重心再算

請教其方法!還請指點。謝謝
熱烈歡迎光臨工控自動化小店!
銷售二手拆機工控商品,多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
zlcp123
級別: 工控俠客
精華主題: 0
發帖數量: 130 個
工控威望: 4321 點
下載積分: 13682 分
在線時間: 560(小時)
注冊時間: 2018-09-11
最后登錄: 2025-05-29
查看zlcp123的 主題 / 回貼
4樓  發表于: 2023-01-15 09:37
你這圖差一些參數,具體可以自己在CAD畫一下然后算個重心,大概應該在310mm左右
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2872 個
工控威望: 4503 點
下載積分: 222697 分
在線時間: 3245(小時)
注冊時間: 2008-02-22
最后登錄: 2025-07-19
查看二手工控電器的 主題 / 回貼
5樓  發表于: 2023-01-15 11:20
引用
引用第4樓zlcp123于2023-01-15 09:37發表的  :
你這圖差一些參數,具體可以自己在CAD畫一下然后算個重心,大概應該在310mm左右



這個旋轉體是偏中心600mm左右進行旋轉且轉速是每分鐘10轉.
熱烈歡迎光臨工控自動化小店!
銷售二手拆機工控商品,多類型品牌I0接線端子臺、PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊。
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
chzhuhai
級別: 探索解密
精華主題: 0
發帖數量: 113 個
工控威望: 145 點
下載積分: 1131 分
在線時間: 53(小時)
注冊時間: 2021-02-19
最后登錄: 2025-01-16
查看chzhuhai的 主題 / 回貼
6樓  發表于: 2023-01-16 10:50
一個周期的每角度扭力不一樣,如果是批量的,可以做一件標準件,從驅動端用傳感器測試記錄一個周期的扭力變化線(單件在確認正常的情況下,也可以這樣測試)。
gxtmdb82164
級別: 論壇先鋒
精華主題: 0
發帖數量: 822 個
工控威望: 1201 點
下載積分: 560 分
在線時間: 663(小時)
注冊時間: 2019-09-22
最后登錄: 2025-07-18
查看gxtmdb82164的 主題 / 回貼
7樓  發表于: 2023-01-16 11:48
本質上是求旋轉體重心到圓心的力臂長度,和角度輸入相關,其中重心到旋轉中心的偏移是固定的

y=f(x),y是力臂長度,x是旋轉角度,本質上就是求一個直角三角形的邊長,而且是已知兩個角度和一個邊長(重心的偏移是固定的,90°是固定的,輸入角度是人為控制的也是已知的),那么f()易到,有了f()計算是很簡單的
gaoyingchun
GaoYingChun
級別: 略有小成
精華主題: 0
發帖數量: 216 個
工控威望: 311 點
下載積分: 2928 分
在線時間: 116(小時)
注冊時間: 2016-05-06
最后登錄: 2025-07-09
查看gaoyingchun的 主題 / 回貼
8樓  發表于: 2023-01-16 16:31
我認為只能近似的算一下了,T=Ja,J是慣量,把負載看成規則的長方體,偏心運動,這個比較好計算;a是角加速度,參考伺服選型樣本中的單位,T就算出來了,負載的慣量可以按照計算慣量的1/3使用,通常伺服選型都是按照3倍來匹配的
