樓主發表于: 2023-07-03 14:37

只看樓主 | 小中大

圖片：

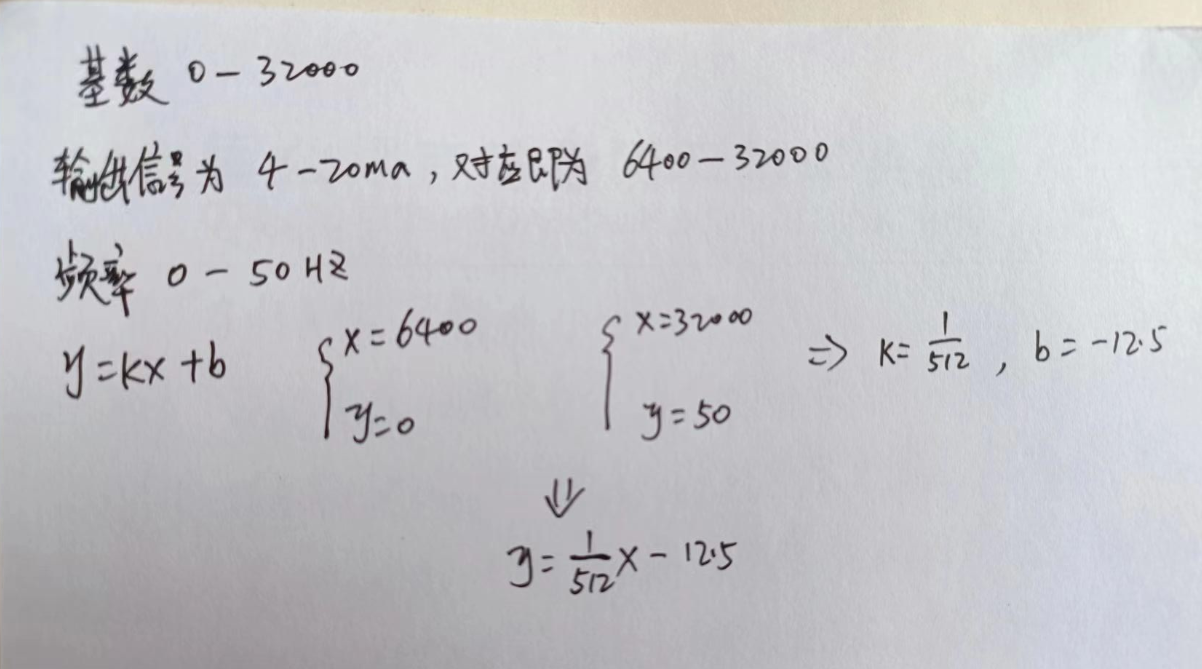

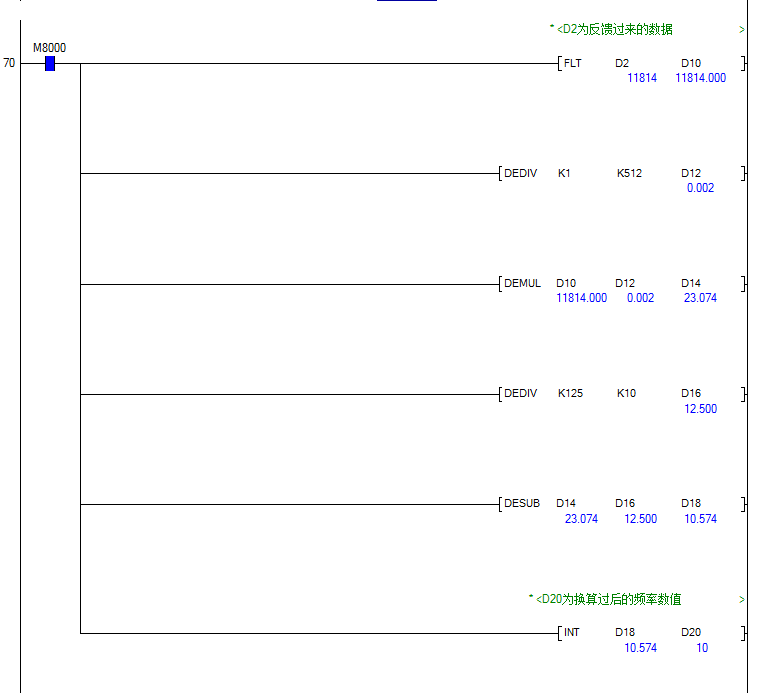

圖1為三菱PLC 的浮點程序，圖2 為我自己換算的數據，不知道哪里錯了，讀出來的數據只有10，而變頻器實際輸出有25.望高手指教呀

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9744 個
工控威望: 8644 點
下載積分: 16872 分
在線時間: 5350(小時)
注冊時間: 2006-08-10
最后登錄: 2025-09-02
查看ymmfa的主題 / 回貼

1樓發表于: 2023-07-03 14:43

只看該作者 | 小中大

一般計算這種，中間過程都可以忽略。
比如你認為0-32000數值，4-20MA 對應0-50HZ
那你直接先輸出32000，16000，看看頻率對不對。如果不對，就是模塊的0號緩存設置有誤，或變頻對應的是0-100HZ。
如果對了
直接32000/50HZ=640。即每1HZ需要640點數值。

樓主留言：

我這個是通訊讀出來的數據，485 設備讀變頻器的反饋4-20ma電流信號

本帖最近評分記錄：

下載積分:+3(chenspen) 非常實用的方法

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

hstec2002

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 589 個
工控威望: 1991 點
下載積分: 9706 分
在線時間: 810(小時)
注冊時間: 2021-05-05
最后登錄: 2025-09-02
查看hstec2002的主題 / 回貼

2樓發表于: 2023-07-03 15:09

只看該作者 | 小中大

簡單粗暴如樓上直接輸出3200、6400、12800、16000、25600、32000看對應的頻率

QQ: 2845452345

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 4916 個
工控威望: 8352 點
下載積分: 18343 分
在線時間: 3446(小時)
注冊時間: 2016-10-31
最后登錄: 2025-09-02
查看夢雨天涯的主題 / 回貼

3樓發表于: 2023-07-03 15:58

只看該作者 | 小中大

簡單的數學公式初中用的直線方程

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

卓發智能

相互學習，共同進步。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2510 個
工控威望: 3132 點
下載積分: 12832 分
在線時間: 677(小時)
注冊時間: 2008-08-03
最后登錄: 2025-08-11
查看卓發智能的主題 / 回貼

4樓發表于: 2023-07-03 16:33

只看該作者 | 小中大

我用簡單的算法算出與樓主一親的結果（梯形圖）
D2的值（11814-6400）/{(32000-6400)/50}=等于梯形圖算出的結果

相信自我！

微念夕陽

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 144 點
下載積分: 727 分
在線時間: 17(小時)
注冊時間: 2023-03-22
最后登錄: 2024-02-23
查看微念夕陽的主題 / 回貼

5樓發表于: 2023-07-07 03:35

只看該作者 | 小中大

以前用線性轉化指令，32000對應50，0對應6400.樓主可以試試

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 597 個
工控威望: 8219 點
下載積分: 6878 分
在線時間: 596(小時)
注冊時間: 2008-03-17
最后登錄: 2025-09-02
查看天空流星的主題 / 回貼

6樓發表于: 2023-07-07 09:11

只看該作者 | 小中大

圖片：

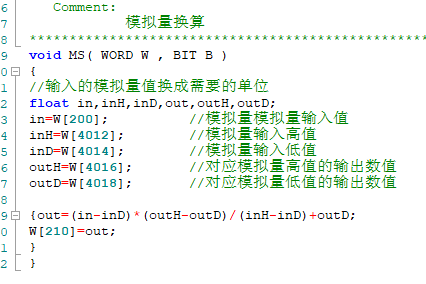

模擬量換算我都是這么做的，

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2442 個
工控威望: 2881 點
下載積分: 4646 分
在線時間: 1213(小時)
注冊時間: 2008-10-24
最后登錄: 2025-03-23
查看libin520的主題 / 回貼

7樓發表于: 2023-07-07 22:56

只看該作者 | 小中大

引用
引用第6樓天空流星于2023-07-07 09:11發表的 :
模擬量換算我都是這么做的，

這是什么PLC的程序？

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

皮五

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 798 個
工控威望: 2830 點
下載積分: 4147 分
在線時間: 428(小時)
注冊時間: 2007-07-14
最后登錄: 2025-09-01
查看皮五的主題 / 回貼

8樓發表于: 2023-07-08 08:05

只看該作者 | 小中大

可以用scal啊

kyy80

態度決定一切``````

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1236 個
工控威望: 3507 點
下載積分: 4425 分
在線時間: 1993(小時)
注冊時間: 2008-02-17
最后登錄: 2025-09-01
查看kyy80的主題 / 回貼

9樓發表于: 2023-07-08 08:40

只看該作者 | 小中大

這個函數里的整數和浮點數可以自動轉換？？？？

引用
引用第6樓天空流星于2023-07-07 09:11發表的 :
模擬量換算我都是這么做的，

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 597 個
工控威望: 8219 點
下載積分: 6878 分
在線時間: 596(小時)
注冊時間: 2008-03-17
最后登錄: 2025-09-02
查看天空流星的主題 / 回貼

10樓發表于: 2023-07-08 10:37

只看該作者 | 小中大

引用
引用第7樓libin520于2023-07-07 22:56發表的 :

這是什么PLC的程序？

信捷的C語言模塊

天空流星

SZ-CL

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 597 個
工控威望: 8219 點
下載積分: 6878 分
在線時間: 596(小時)
注冊時間: 2008-03-17
最后登錄: 2025-09-02
查看天空流星的主題 / 回貼

11樓發表于: 2023-07-08 10:40

只看該作者 | 小中大

引用
引用第9樓kyy80于2023-07-08 08:40發表的 :
這個函數里的整數和浮點數可以自動轉換？？？？

是的會自動轉換，但不同版本的，有差別就是最末尾是四舍五入還進一，模擬量無所謂，做脈沖換算時完成后還做位置對比的碰到過
