樓主  發表于: 2009-04-11 16:03
今天買了臺FX2N-2AD,接在FX1N-40MR后面,它的后面再接了一臺FX2N-2DA。
由于是第一次使用AD和DA模塊,因此,按照說明書上的示范,把程序輸了進去,程序是這樣的

X0---------------------TO K0 K17 H0 K1
      |-------------------TO K0 K17 H2 K2
      |-------------------FROM K0 K0 K2M100 K2
      |-------------------MOV K4M100 D100

模擬輸入是用一個14K的電阻和一個10K的多圈電位器,接在CPU模塊的24V上面,從電位器的中間取,剛好是0-10V的輸入(用萬用表量的)。

在程序第一次運行時,D100的值與輸入的電壓是相符的。

之后,由于還要測試DA,按照說明書的程序又來了以下:

X1------------------------MOV D100 K4M100
      |----------------------TO K0 K16 K2M100 K1
      |----------------------TO K0 K17 H4 K1
      |----------------------TO K0 K17 H0 K1
      |----------------------TO K0 K16 K1M108 K1
      |----------------------TO K0 K17 H2 K1
      |----------------------TO K0 K17 H0 K1

再通電測試時,發現D100讀來的數是負數,而且是-30000多!

斷電之后仍舊是這樣,請問一下,是哪里搞錯了嗎?
謝謝!
xyd_hsn10
jakenghuang
級別: 網絡英雄
精華主題: 0
發帖數量: 384 個
工控威望: 5350 點
下載積分: 61683 分
在線時間: 448(小時)
注冊時間: 2008-12-29
最后登錄: 2021-03-08
查看xyd_hsn10的 主題 / 回貼
1樓  發表于: 2009-04-11 16:34
可能你吃包了,MOV D100 K4M100。MOV K4M100 D100不能這

sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160680 分
在線時間: 3231(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-23
查看sjm213的 主題 / 回貼
2樓  發表于: 2009-04-11 20:21
另外 DA那段程序起碼  TO 后面的是K1而不是K0了。
bigluo
級別: 家園常客
精華主題: 0
發帖數量: 387 個
工控威望: 912 點
下載積分: 2724 分
在線時間: 73(小時)
注冊時間: 2007-12-14
最后登錄: 2021-05-15
查看bigluo的 主題 / 回貼
3樓  發表于: 2009-04-11 20:42
我都是按照說明書上的例子抄的呀。
另外,我還試過,如果取消AD的那一段,直接給D100賦值的話,DA的輸出是對的。
825098
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看825098的 主題 / 回貼
4樓  發表于: 2009-04-12 08:56
同意二樓意見
825098
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看825098的 主題 / 回貼
5樓  發表于: 2009-04-12 09:07
同意二樓意見,你單元號設置錯誤。
bigluo
級別: 家園常客
精華主題: 0
發帖數量: 387 個
工控威望: 912 點
下載積分: 2724 分
在線時間: 73(小時)
注冊時間: 2007-12-14
最后登錄: 2021-05-15
查看bigluo的 主題 / 回貼
6樓  發表于: 2009-04-13 11:23

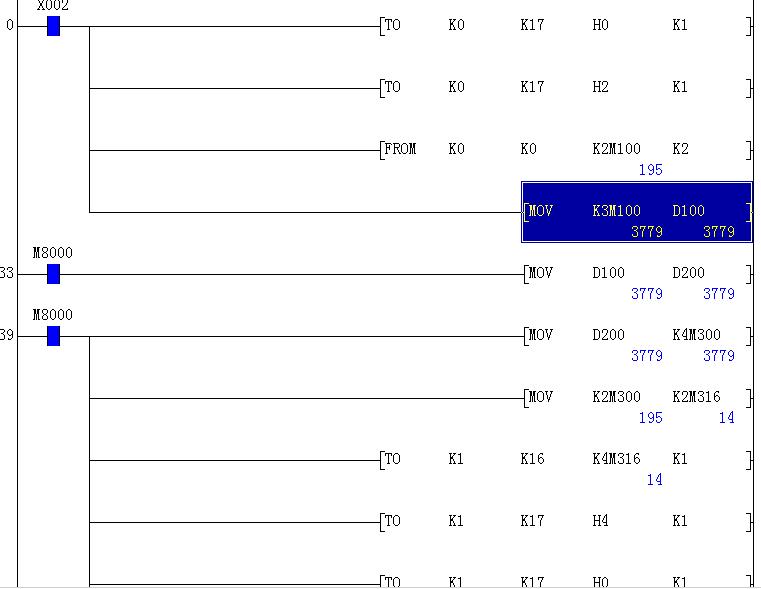

圖片:
謝謝上面各位的指點,程序現在可以了。。。
把K4M100改為K3M100就行了,另外,DA的單元號要改成K1
yuzhenjin7
級別: 略有小成
精華主題: 0
發帖數量: 116 個
工控威望: 391 點
下載積分: 603 分
在線時間: 42(小時)
注冊時間: 2008-10-21
最后登錄: 2013-05-19
查看yuzhenjin7的 主題 / 回貼
7樓  發表于: 2009-04-14 13:38
dddddddddddd
kaimendaji
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 355 點
下載積分: 755 分
在線時間: 69(小時)
注冊時間: 2008-10-01
最后登錄: 2025-04-08
查看kaimendaji的 主題 / 回貼
8樓  發表于: 2009-04-16 23:10
請問bigluo 程序圖片怎么搞上來得,能教教我嗎?
