看不懂，幫忙轉換成普通的，

明早考試，謝謝

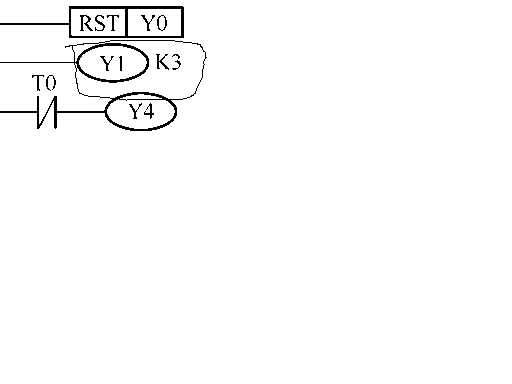

  看不懂這里 Y1  K3  是不是搞錯啊

我也覺得不對，是電子教案截圖。

、實訓要求
        用PLC、變頻器設計一個電動機的三速運行的控制系統。其控制要求如下：
按下起動按鈕，電動機以30Hz速度運行，5s后轉為45Hz速度運行，再過5s轉為20Hz速度運行，按停止按鈕，電動機即停止。

        PLC的I/O分配
        根據系統的控制要求、設計思路和變頻器的設定參數，PLC的I/O分配如下：
X0：停止（復位）按鈕， X1：起動按鈕； Y0：運行信號（STF），
Y1：1速（RL），  Y2：2速（RM），  Y3：3速（RH），  Y4：復位（RES）

請參考 ddd.rar (10 K) 下载次数:7

謝謝四樓，

不要步進指令啊，還是看不懂。

hehe,看懂了，那個 Y1 K3 應該是 T0 K3
