东京热无码人妻系列综合网站_国产精品性色一区二区三区_网站大全免费网站_又爽又黄无遮拦成人网站_黄色影院免费观看_奇米影视在线观看

  • «
  • 1
  • 2
  • »
  • Pages: 1/2     Go
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
樓主  發表于: 2012-11-27 08:35
圖片：
高電平驅動負載能力弱的問題，L點甚至不能接負載，有什么辦法加以改進電路，使L點輸出高電平時可以做正極電源用。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2012-11-27 19:43
引用
引用第1樓向錢沖于2012-11-27 19:11發表的  :
集電極與0之間接一個10K左右的電阻，負載接集電極，不過輸出狀態與原來相反。

樓上所說集電極與負極之間接一個10K的電阻嗎，這個電阻起什么作用呢？R2（R4）改用100到1000歐的電阻，負載接集電極是讓三極管工作在放大狀態嗎？這樣也達不到取反的效果。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼

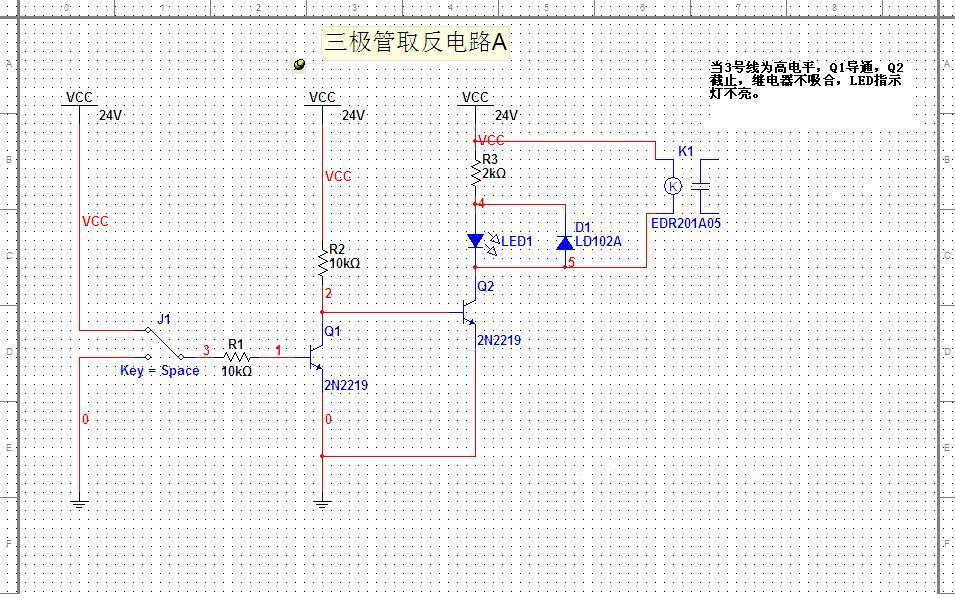

2樓  發表于: 2012-11-27 19:58
圖片：
當晶閘管的門極為高電平，門應該被打開，LED應該亮。LED不亮是因為沒有接繼電器？下圖繼續
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
3樓  發表于: 2012-11-27 20:05
圖片：
左邊：A開關打開，晶閘管的門極為高電平，晶閘管導通，繼電器吸合，LED 也亮。
右邊：B開關閉合，晶閘管的門極為低電平，晶閘管不導通，繼電器不吸合，LED 也不亮。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
4樓  發表于: 2012-11-27 20:13
上圖好像違背門極被打開，即使去掉門極電壓，晶閘管也一直導通，除非切斷陽極或陰極電源。不明白為什么會這樣
還有與上上張圖，LED不亮的那張，只差了一個繼電器（有一個二極管是泄放回路用的，暫不用管它），但LED卻不亮。不明白
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
5樓  發表于: 2012-11-27 20:18
圖片：
這個時候根據三極管基極的電壓為高電平或低電平，來取反輸出控制晶閘管。晶閘管導通時可以驅動繼電器，也就是晶閘管導通時的下端可以做正極電源用。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
6樓  發表于: 2012-11-27 20:22
因為元件缺乏，暫沒有通過實物來接出這個電路。我希望這個電路的功能能通過實物接成功。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
7樓  發表于: 2012-11-28 07:12
虛擬電子實驗室，網上有下的
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼

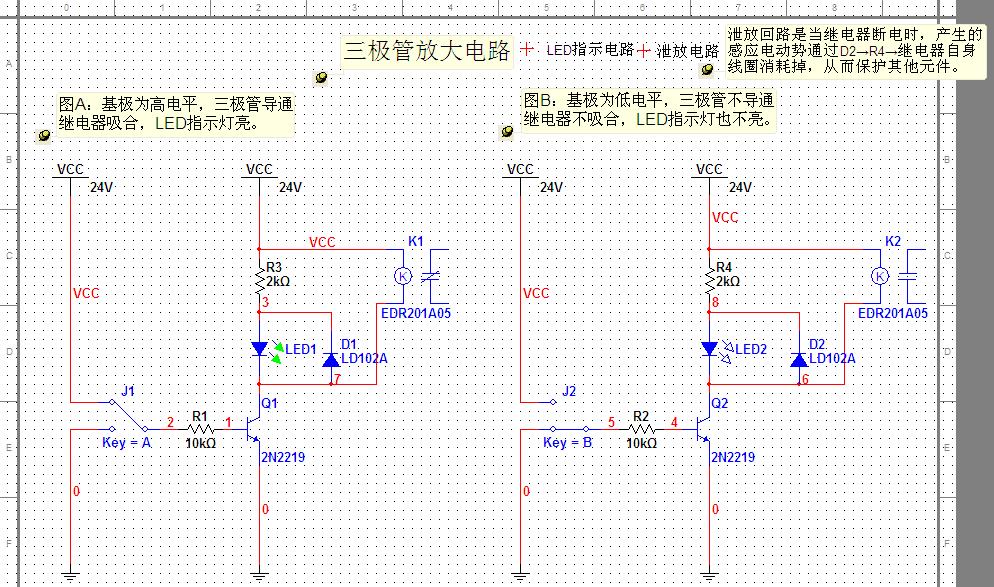

8樓  發表于: 2012-11-28 10:17
圖片：
NPN三極管放大電路。當然基極的電源可以用小一點的，5V也可以,但電阻R也要適當減小一點。這樣發射極正偏（VB>VE),基極到發射極有小電流流過，集電極反偏（VB<VC),集電極到發射極就有大電流流過，這就是三極管的放大作用。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
9樓  發表于: 2012-11-28 10:19
圖片：
通過LED指示燈可以更好的看出
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
10樓  發表于: 2012-11-28 10:21
圖片：
可以再給繼電器加一個泄放電路。
matengfei
攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼

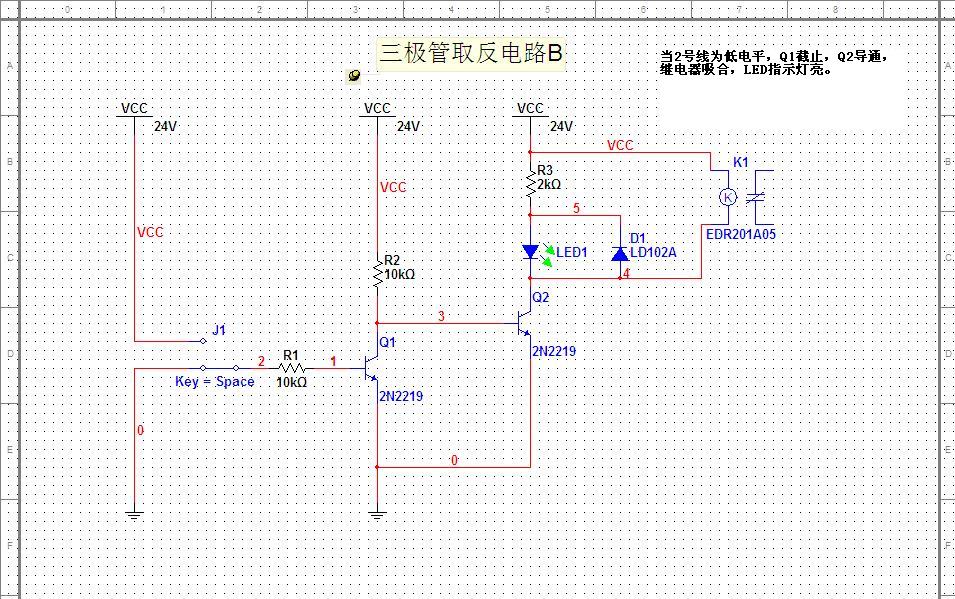

11樓  發表于: 2012-11-28 10:23
圖片：
圖片：
通過三極管取反電路，可驅動負載。
  • «
  • 1
  • 2
  • »
  • Pages: 1/2     Go

主站蜘蛛池模板： 国产精品国产三级国产专播一 | 国产亚洲欧美在线另类 | 不卡国产精品 | 精品国产亚洲一区二区在线3d | 中文无码日韩欧 | 国产一级一区二区三区 | 国产99视频精品免费观看9 | 国产精品99久久久成人小说 | 国产小视频a在线观看 | 国产人免费人成免费视频 | 黄一区二区三区 | 欧美激情久久久久久 | 国产精品视频久久久久 | 精品欧美一区二区精品久久 | 人妻聚色窝窝人体WWW一区 | 18禁亚洲深夜福利人口 | 国内揄拍国内精品对白 | 久久精品少妇免费理伦视频 | 欧美精品亚洲精品日韩专区 | 在线观看黄色免费视频 | 国产精成人品日日拍夜夜 | 日本一区二区中文字幕 | 亚洲欧美综合网 | 亚洲在线一区二区 | 国产高清精品福利私拍国产 | 精品美女一二三区 | 久久公开免费视频 | 人伦片中文字幕一区二区 | 激情一区二区三区 | 西西444WWW无码视频软件 | 亚洲色av天天天天天天 | a片人禽杂交zozo | 国产三级一区 | 国产日韩一区二区三免费高清 | 日韩国产免费一区二区三区 | 国产后门精品视频 | 日韩免费视频播放 | 国产精品毛片无码 | 亚洲高清资源在线观看 | 三年片在线观看免费动漫 | 精品国产福利在线 |
