我有一個214-1AG31-0XB0 的PLC.ERROR燈常亮，由于過了保修期。無奈，我有硬件基礎，只好自己拆機維修。拆1200的PLC還是第一次，以前修過200的經驗�？梢耘卸▎栴}就出在CPU板子上。ERROR燈常亮，PLC同TIA軟件連接不上。那怎樣最快找到病因呢，我在CPU板子上用放大鏡找，找到板子背面，在10
針插座旁邊有個ST公司的M25P10芯片，這是EPPROM芯片，我想這個芯片上也許有記錄故障原因的，同S7-200的24系列的EPPROM一樣。吹下芯片放在編程器上讀，讀出的全為0，哦問題就出在這里。跑到我有個賣二手PLC朋友那邊,他沒有AG31的機器，有個BG31的機器。他就幫我讀出他的BG31上的M25P10的代碼，馬上回家把代碼寫入我的M25P10上去，然后焊回M25P10，PLC通電。ERROR燈不亮了。非常高興，馬上連接TIA軟件，能通訊了，可是在TIA上顯示的是BG31了。連MAC跟序列號都變了。這個繼電器輸出的，對我來說一點都沒意思的，我經常做脈沖輸出跟PID控制的。我試圖用AG31組態，可是在下載PLC時博圖要報錯。我連續幾天研究BG31的代碼，用WINHEX打開，不知道改哪個地方，能把BG31的改成AG31的，不知道西門子編碼，無從下手。各位同仁，如果有214-AG31-0XB0上M25P10的代碼，請保存為BIN格式的，發到我的郵箱czca@163.com.本人會萬分感謝！謝謝！

上傳從BG31的M25P10讀出的代碼。用UE，WINHEX都可以打開。我朋友的BG31也亮過ERROR燈，從代碼的部分文本上可以看出。其他的很多地方看起來都亂碼，不知道編碼的算法。與興趣的朋友可以看一下。

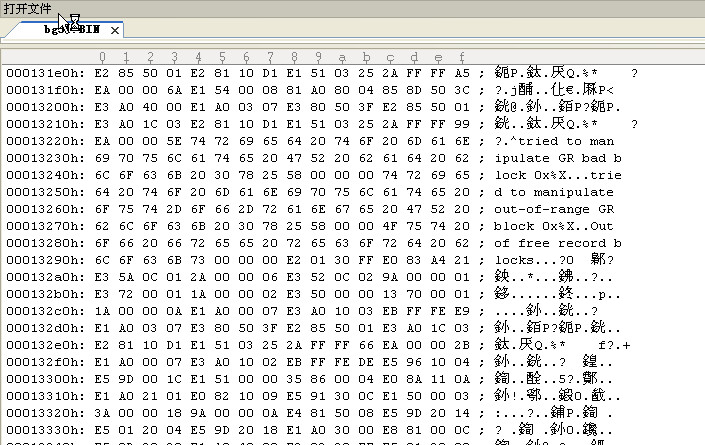

用Ue打開錯誤記錄部分

部分2

部分3

部分4

用WINHEX導出全部文本

I/O板同日系的有區別，日系的把1F的電容都放在CPU板上。光耦下部分接入L2901比較器，有點像光電編碼器。

CPU板子正面，24V轉5V，轉3.3V,斷電檢測都在CPU板子上。18針插座上方是時鐘芯片，通過I2C讀寫。

CPU反面，已吹下M25P10.

CPU反面，已焊回M25P10，M25P10就在10針的插座旁。各位如果有214-1AG31-0XB0的。不是全新的，不當作商品的，用于自己學習的，幫我讀一下M25P10的代碼。一般的編程器都可以讀的。
