樓主  發表于: 2020-01-30 21:26
改造之前,先來說說變頻電機和普通電機的散熱系統。




普通電機的散熱風扇安裝在電機主軸 上,電機轉風扇也轉,然后給電機散熱。
變頻電機的散熱風扇沒有安裝在主軸上,而且是單獨供電。
冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
1樓  發表于: 2020-01-30 21:39
普通電機 基本是接觸器控制,上電就50HZ 高速運轉,因此風扇都處于高速運轉散熱,基本散熱效率處于最高,電機停止風扇也停止。因為風扇轉速高,散熱好,因此電機停了 內部儲存的熱量不是很多。
但是變頻電機不一樣,大多變頻電機處于10-60HZ之間,當?shù)退贂r,電機轉速低,電流大。因為變頻電機的風扇是單獨供電,因此任何時候風扇都是額定轉速運轉,確保電機良好散熱。如果變頻電機采用了普通電機,這個時候就會出現散熱不良,電機超溫甚至燒毀情況。這個就是普通電機不能替代變頻電機的一個原因,當然還有另外的原因,這里不討論。
變頻電機的風扇一般有以下幾種控制方式:
1  變頻器起停按鈕外加中間繼電器,用中間繼電器的一個輔助觸點去控制風扇電源。變頻器啟動風扇運轉,變頻器停止風扇停止。
2  外加一個延時停止時間繼電器,風扇延時停止
3.  用變頻器自帶的繼電器觸點設置為運轉接通,來控制風扇運轉。
4  PLC控制變頻器的  單獨用一個IO點去控制一個中繼,中繼會延時停止。中繼控制風扇。
冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
2樓  發表于: 2020-01-30 21:44
說是改造,當然不想去改很多電路。
原來的風扇 直接就接到控制電源220,上電就轉。太LOW。
先看下LC30
LC30

動作電流:  AC 0.1A
最大電流: AC 30A
頻率范圍: 5--100HZ
延時停止:  5S /  60S  2種規格
觸點容量: AC220V  2A
工作電源: AC220V
防護等級: IP67
安裝方式: 螺絲固定  /  DIN35mm導軌固定
工作溫度: 0-85C°
外形尺寸: 寬42mm  高33mm  厚15mm
過孔尺寸: 8mm



仔細了解一下參數,幾個特點:  1 體積非常小,現場安裝沒有任何困難,都能直接安裝到接線盒內。  2 防水防塵,在各種惡劣環境也能使用。 3 帶延時停止功能,客服介紹最長可10分鐘,這個已經夠了。 非常寬的工作溫度范圍 85度 多數情況下都能滿足。
冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
3樓  發表于: 2020-01-30 21:46
看下變頻電機的結構  電機轉子 的 接線盒  和風扇的接線盒

冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
4樓  發表于: 2020-02-02 22:10
直接上圖


冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
5樓  發表于: 2020-02-02 22:12
上圖 是 普通繼電器控制的變頻器起停和風扇延時停止電路。
下圖是 采用LC30的控制電路。2個圖 可以看出不同的控制線路。
冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
6樓  發表于: 2020-02-03 10:06
LC30 用在油煙機控制排風扇就更方便了。

冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
7樓  發表于: 2020-02-06 23:26

冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
8樓  發表于: 2020-02-09 23:03

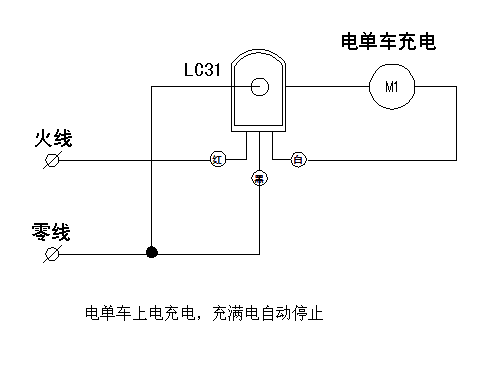

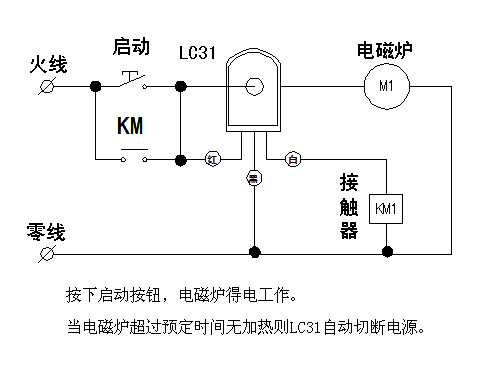

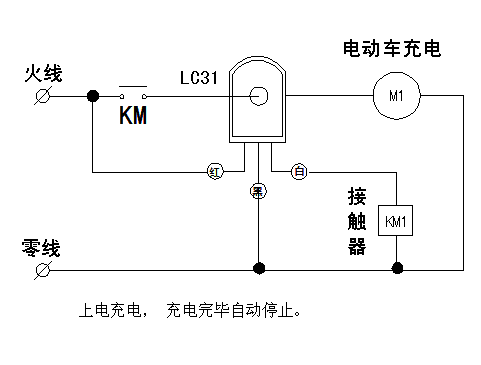

還有很多用法



冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
9樓  發表于: 2020-02-22 09:34
煒固  深圳的
冷風吹
工控充
級別: 家園常客
精華主題: 0
發帖數量: 294 個
工控威望: 506 點
下載積分: 1163 分
在線時間: 85(小時)
注冊時間: 2007-12-23
最后登錄: 2025-05-26
查看冷風吹的 主題 / 回貼
10樓  發表于: 2020-02-23 09:23
這么厲害  網站都找到了
