工控人家園 綜合討論 幫忙看一下光電隔離電路

涼浦夏希

級別: 正式會員

精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的主題 / 回貼

樓主發表于: 2024-08-23 10:22

全看 | 小中大

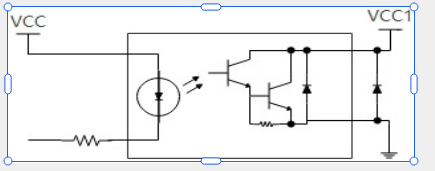

這個應該是光電隔離的電路，按理說右邊VCC1不應該接一個上拉電阻嗎？而且不太看得懂右邊電路的輸出在哪里，我理解的是當左邊接通的時候輸出電壓為0V，不接的時候輸出電壓應該為VCC1的電壓。

涼浦夏希

級別: 正式會員

精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的主題 / 回貼

1樓發表于: 2024-08-23 10:22

全看 | 小中大

圖是被吞了嗎

涼浦夏希

級別: 正式會員

精華主題: 0
發帖數量: 8 個
工控威望: 59 點
下載積分: 186 分
在線時間: 2(小時)
注冊時間: 2023-10-30
最后登錄: 2024-08-23
查看涼浦夏希的主題 / 回貼

2樓發表于: 2024-08-23 11:42

全看 | 小中大

按你這個補充圖來說的話，VCC當24V，NPN型，左邊開關斷開，負載就是24V電壓嗎？
