各位老鐵 我手上有一顆三線流量計，分別為 DC+ DC-  analogy output (4 - 20 mA) ，依照Q64AD的手冊 將analogy output 接到V+ 和I+ 的端子臺 那 V- 的端子臺 是否要拉回機臺的N24V 呢?

4 - 20 mA 的時候：
Q64AD的 V+和I+合并成一股為 +
信號源的+  連接Q64AD的 +
信號源的-   連接Q64AD的 V-
大家最容易搞錯的，就是信號源的 + 和 -
因為有的儀器，信號電源和供電電源是共用的
有一個最簡單的判定方式，拿一個電壓表或者萬用表去測量，測量到哪2根線有電流信號，那這2根線就是 + 和 -

比如你說的這個三線流量計，很有可能DC+  DC-  是電源供電，然后OUTPUT是+， DC-可能又是電源供電的負，又是信號供電的負。
所以你可以先用萬用表測量一下OUTPUT和DC-之間是否有正常的電流值。確認好后再連接Q64AD。

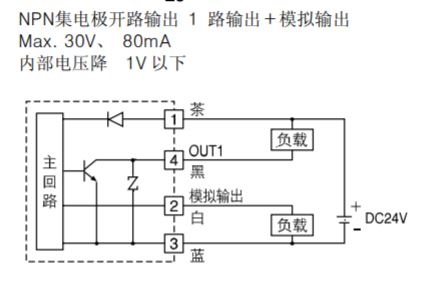

首先感謝老鐵指點，流量計的接線圖為如下
這樣是不是 再給64AD模塊一條DC N24V

有老師傅 可以分享三菱端子臺這種兩層該怎么對嗎? 每次都看老半天也沒有個準
