PLC：FX2N-20MT
步進驅動器：2M860H
步進電機：二相86
設置：1000細分
問題表現：PLC能按預定走完程序，但步進驅動器始終無反應（指示燈不閃），手動給出脈沖步進驅動器能動作。東西都是按說明連接好的，給人的感覺就是脈沖不知為何打不到驅動器那一塊。

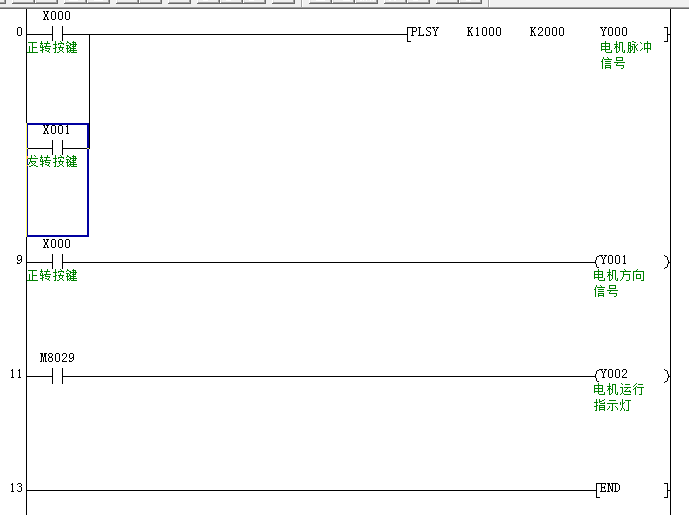

是程序問題，還是輸出端有正負設定，或者說就是脈沖設定有錯？

你只給個程序，不知你的接線是否正確。PLC的COM0接負，電源（如是24V需串限流電阻）正端接驅動器PUL+,PUL-接Y0，方向信號(DIR)相同接Y1.還有M8029是Y0脈沖完成標志信號，你用作電機指示信號不知何意。建議用帶加減速時間的PLSR指令。希望對你有幫助。

肯定是接線問題     我之前也試過

程序有誤啊，兄弟！

故障解決：你的回答是錯誤的

故障已經解決：接線問題，而且是一個容易被誤認成正確的接線陷阱。

引用

引用第1樓sicsuilyijun于2013-03-13 20:45發表的  :
你只給個程序，不知你的接線是否正確。PLC的COM0接負，電源（如是24V需串限流電阻）正端接驅動器PUL+,PUL-接Y0，方向信號(DIR)相同接Y1.還有M8029是Y0脈沖完成標志信號，你用作電機指示信號不知何意。建議用帶加減速時間的PLSR指令。希望對你有幫助。

sicsuilyijun 說的很好，支持下！

向各位學習了
