haoqing
級別: VIP會員
精華主題: 5 篇
發帖數量: 669 個
工控威望: 1790 點
下載積分: 132 分
在線時間: 970(小時)
注冊時間: 2006-11-25
最后登錄: 2024-06-08
查看haoqing的 主題 / 回貼
樓主  發表于: 2006-11-30 14:45

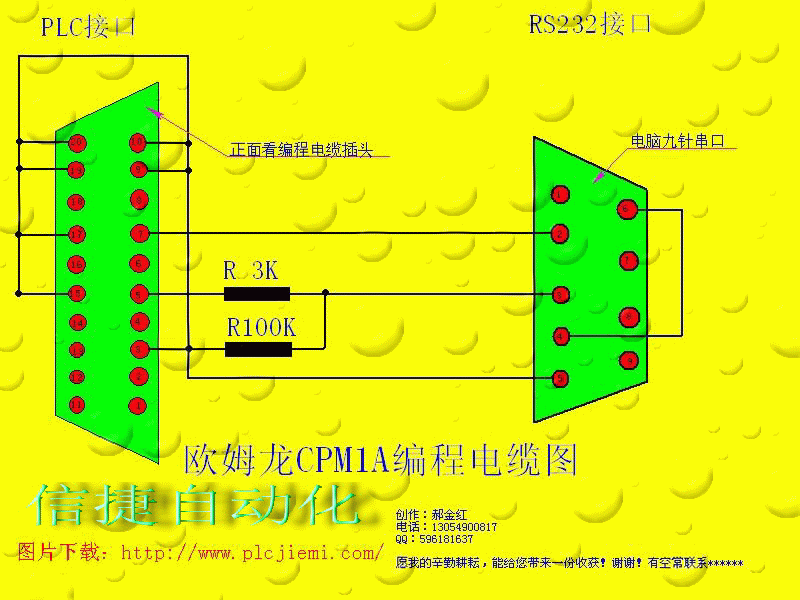

描述：歐姆龍PLC編程電纜自制圖
圖片：
大家一起分享啊！細說一下：圖上畫的是編程電纜的plc 20針接頭的正面看，腳標注是我自己標的，不過omron公司沒有標注插腳號碼，其中100K的電阻也可以省略，這樣的話就相當簡單了，不會做不了吧？我做的電纜20針插頭都是我自己做的。材料原LG變頻器cpu板上的一個通訊插座，搞下來，剪去一半，只留20個腳，中間加一塊絕緣板隔開，封堵剛才切開的另一端，如圖焊接，自己做個外殼，就好了。只要有心一定會做的很好，我的很仿真奧！如果你有接頭的話就不用那么費事了，不過我是沒找到插頭啊，很難找！
[ 此帖被haoqing在2008-11-23 20:26重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(yexinping) 熱心助人
  • 黃金:+3(YMMFA)
    • WeChat:plcjiemi QQ:596181637 Email:plcjiemi@qq.com  URL:www.plcjiemi.com
    wuyh1972
    級別: 略有小成
    精華主題: 0
    發帖數量: 70 個
    工控威望: 225 點
    下載積分: 807 分
    在線時間: 64(小時)
    注冊時間: 2006-12-08
    最后登錄: 2019-05-14
    查看wuyh1972的 主題 / 回貼
    1樓  發表于: 2006-12-14 11:55
    我也下載一份
    lag37755289
    級別: 略有小成
    精華主題: 0
    發帖數量: 34 個
    工控威望: 204 點
    下載積分: 515 分
    在線時間: 5(小時)
    注冊時間: 2006-09-13
    最后登錄: 2017-10-19
    查看lag37755289的 主題 / 回貼
    2樓  發表于: 2006-12-14 23:05
    ytrytryrty
    huleiz
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看huleiz的 主題 / 回貼
    3樓  發表于: 2006-12-15 21:06
    kankan
    binbin1981
    級別: 略有小成
    精華主題: 0
    發帖數量: 380 個
    工控威望: 445 點
    下載積分: 60093 分
    在線時間: 804(小時)
    注冊時間: 2006-12-01
    最后登錄: 2025-08-20
    查看binbin1981的 主題 / 回貼
    4樓  發表于: 2006-12-15 21:46
    LET ME SEE
    fdh123
    級別: 探索解密
    精華主題: 0
    發帖數量: 52 個
    工控威望: 179 點
    下載積分: 465 分
    在線時間: 9(小時)
    注冊時間: 2006-09-10
    最后登錄: 2016-12-02
    查看fdh123的 主題 / 回貼
    5樓  發表于: 2006-12-17 20:42
    　三菱FX系列PLC編程線自制方法：
    我測試過，避免帶電插拔串口！
    PC RS232　　　　　　　　　　　ＰＬＣ
    TXD（3） ----------------------- RX —（1）

    GND（5） ------------------------ RX + （2）
                |
                |-----TX + （7）
    RXD（2） ----------------------- TX — （4）
    7 8短接
    4 6短接
    f0696
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看f0696的 主題 / 回貼
    6樓  發表于: 2006-12-17 21:24
    頂！
    tzjianwen
    級別: 略有小成
    精華主題: 0
    發帖數量: 86 個
    工控威望: 227 點
    下載積分: 1735 分
    在線時間: 158(小時)
    注冊時間: 2006-12-26
    最后登錄: 2024-02-24
    查看tzjianwen的 主題 / 回貼
    7樓  發表于: 2006-12-27 00:45
    我也下載一份
    謝了
    pilihuowu
    級別: 略有小成
    精華主題: 0
    發帖數量: 64 個
    工控威望: 247 點
    下載積分: 298 分
    在線時間: 25(小時)
    注冊時間: 2007-01-05
    最后登錄: 2025-04-26
    查看pilihuowu的 主題 / 回貼
    8樓  發表于: 2007-01-05 13:02
    kan kan
    yongquan966
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看yongquan966的 主題 / 回貼
    9樓  發表于: 2007-01-05 16:52
    seesee
    zhangyongqi
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看zhangyongqi的 主題 / 回貼
    10樓  發表于: 2007-01-05 21:13
    iuyguiygg
    jeckle21
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看jeckle21的 主題 / 回貼
    11樓  發表于: 2007-01-06 13:34
    謝謝,下載看看,學習一下
