樓主發表于: 2010-08-24 20:25

只看樓主 | 小中大

圖片：

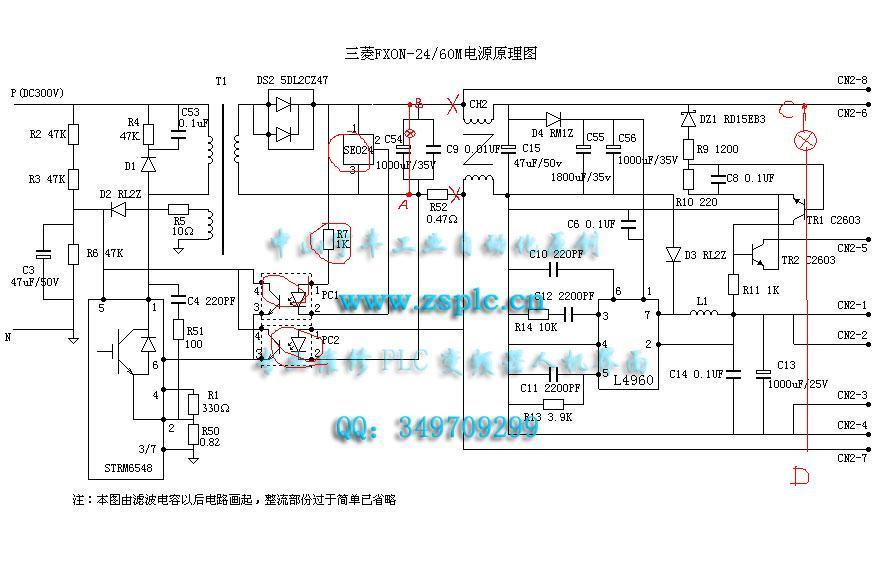

附件為三菱FXON的電源電路圖，我的這個PLC通電后電源亮一兩秒就沒有指示了（可以看到PLC有一個輸出，里面是一個紅綠燈程序），撥掉電源，等一會插上去又是一樣的現象，哪位大俠能告訴是圖中的哪個元件損壞造成的嗎？多謝了！
現在補充一下，用外接的確24V電源PLC能正常工作，說明電路損壞不嚴重（接220V時有300V直流輸出）

[ 此帖被ridnihc在2010-08-26 18:49重新編輯 ]

互相學習

工控學子

學無止境

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 207 個
工控威望: 510 點
下載積分: 810 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的主題 / 回貼

1樓發表于: 2010-08-31 00:50

只看該作者 | 小中大

圖片：

把電源板拆下，在cD點接入10—30瓦24v燈泡，上電檢測CD點的電壓是否正常，如正常則電源板沒問題，不正常你就從圖中X處斷開，把燈泡接在AB點，檢測AB點電壓如果正常，檢查R52是否開路，不正常檢查穩壓回路R7、PC1、SE024，過流保護PC2，這些元件正常的話就要考慮STRM6548；
PC1、PC2其中一個擊穿都會影響STRM6548第5腳的震蕩信號，R52阻值變大、開路，或回路電流過大，會使PC2動作進入保護，這是大概的檢修思路，希望能幫到你。
